Клапан невозвратный и невозвратно-управляемый

Клапан невозвратный и невозвратно-управляемый

Клапан невозвратный фланцевый проходной с мягким уплотнением запорного органа

Основные технические характеристики:

• Давление PN: 10, 25 кгс/см2

• Проводимая среда: вода морская с температурой от минус 2 до плюс 50°С, раствор хлористого кальция 28% с температурой от минус 40 до плюс 50°С

• Материал бронза

• Фланцы по ГОСТ 1536-76

DN, мм PN,кгс/см2 Обозначение Н, мм L, мм Масса, кг
50 10 522-03.207ИТШЛ.494315.002 120 230 11,00
50 10 522-35.4152-02ИТШЛ.494315.003-02ИЮКЛ.494315.001 121 230 15,50
50 25 522-35.4152ИТШЛ.494315.003 121 230 15,50
80 10 522-03.204 150 310 20,40
80 10 522-35.4163ИТШЛ.494325.006 150 310 31,00
100 10 522-03.205 165 350 28,80
100 10 522-35.4164-02ИТШЛ.494325.007-02ИЮКЛ.494325.001 165 350 28,80
125 10 522-03.206 185 400 42,00
125 10 522-35.4176ИТШЛ.494325.008ИЮКЛ.494325.002 196 400 50,60
200 10 522-35.4178-01ИТШЛ.494325.005-01 265 600 100,00
Клапан невозвратный и невозвратно-управляемый

Клапан невозвратный фланцевый проходной с уплотнением запорного органа металл по металлу

Основные технические характеристики:

• Давление PN: 10, 16, 25, 40 кгс/см2

• Проводимая среда: вода морская с температурой от минус 2 до плюс 50°С,

конденсат, пар с температурой до плюс 250°С, вода пресная, масло, дизельное топливо, темные нефтепродукты с температурой до плюс 100°С

• Материал: бронза, латунь, спецсплав

• Фланцы по ГОСТ 1536-76, СТ397-К, специальные

DN, мм PN,кгс/см2 Обозначение Среда Материал Н, мм L, мм Масса, кг
25 25 522-01.161 ВМ Бр 85 160 4,40
32 25 522-01.162 ВМ Бр 90 180 5,60
40 25 522-01.163 ВМ Бр 105 200 6,90
40 25 522-35.1040 ВМ Бр 95 200 6,93
50 25 522-35.1327 ВМ Бр 109 230 9,20
60 10 522-01.165 ВМ Бр 130 250 11,70
65 10 522-01.166 ВМ Бр 135 290 14,30
80 10 522-35.2004 ВМ, ВП Бр 150 310 16,90
125 10 522-ЗМ870 ВМ Бр 184 400 39,40
125 32 522-35.156 ВМ Бр 185 450 56,40
150 10 522-01.170 ВМ Бр 215 480 48,20
25 25 522-01.151 М, ВП Лат 85 160 4,40
25 25 522-01.385 П Лат 85 160 4,40
32 25 522-01.152 М, ВП Лат 90 180 5,40
32 25 522-01.386 П Лат 90 180 5,40
32 40 522-ЗМ966 Кт, П Лат 92 200 7,90
40 16 522-Е41 П, ВП, М Лат 103 200 7,63
40 25 522-01.153 М, ВП Лат 105 200 6,60
40 25 522-01.387 П Лат 105 200 6,60
50 10 522-Е55 П, ВП, М Лат 123 230 11,30
50 25 522-01.154 ВП,М Лат 10 230 8,80
50 25 522-01.388 П Лат 110 230 8,80
50 25 522-35.4051ИТШЛ.494315.004 ТНП, ДТ, ВП ,М Лат 110 230 9,70
50 40 522-ЗM340 П, ВП, М Лат 110 250 12,90
60 10 522-01.155 ВП, М Лат 130 250 11,10
60 10 522-01.389 П Лат 130 25 11,10
60 10 522-Е57 П, ВП, М Лат 128 250 14,90
65 10 522-01.156 М, ВП Лат 135 290 14,00
70 10 522-01.390 П Лат 135 290 14,00
70 25 522-ЗМ24 М, П, ВП Лат 128 260 15,00
70 40 522-ЗМ969 ПКСм Лат 155 330 23,76
80 10 522-01.157 М, ВП Лат 150 310 16,80
80 10 522-01.391 П Лат 150 310 16,80
80 10 522-35.1144ИПЛТ.494325.010 Кт, Дт, М Лат 150 315 20,20
80 10 522-35.1144-01ИПЛТ.494325.010-01 П Лат 150 315 20,20
80 10 522-Е272 ВП, М, П Лат 151 310 21,40
100 10 522-01.158 ВП, М Лат 160 350 23,00
100 10 522-01.392 П Лат 160 350 23,00
125 10 522-01.393 П Лат 185 400 32,90
150 10 522-01.160 ТНП, ДТ, ВП,М Лат 215 480 47,00
150 10 522-01.394 П Лат 215 480 47,00
50 25 522-35.1280 ВМ Тн 115 230 4,87
70 10 522-35.1239 М, Т Тн 140 290 8,70
100 10 522-35.1260 ВМ, М, Т Тн 160 350 13,50
100 40 522-35.1317 ВМ Тн 175 400 23,30
Клапан невозвратный и невозвратно-управляемый

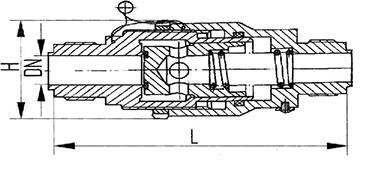

Клапан невозвратный штуцерный проходной

Основные технические характеристики:

• Давление PN: 10, 25, 32, 40, 50, 64, 100 кгс/см2

• Проводимая среда: вода морская с температурой от минус 2 до плюс 50°С, вода пресная с температурой от 0 до плюс 80°С, масло и нефтепродукты, жидкости специальные с температурой от минус 10 до плюс 70°С, воздух с температурой от минус 40 до плюс 50°С, конденсат, пар с температурой до плюс 250°С, вода питательная с температурой до плюс 70°С, углекислота

• Материал: бронза, латунь, нержавеющая сталь

• Штуцеры по ГОСТ 2822-78, ОН9-192-60, специальные

DN,мм PN,кгс/см2 Обозначение Среда Материал H,мм H1,мм L,мм Масса,кг
10 25 522-35.990 ВМ Бр 53 16 94 0,70
10 40 522-01.470 В Бр 58 18 94 0,80
10 40 522-01.470-01 ВМ Бр 58 18 94 0,80
10 64 522-ЗМ552 ВМ Бр 54 21 90 0,72
10 160 522-03.088 ЖПГВ, МАУ,МАУП,ЖФНГЖ-1,ЖВПС,ММВП Бр 68 18 94 1,25
10 160 522-35.1215 М Бр 55 16 94 0,70
15 25 522-35.995 ВМ Бр 61 25 110 0,99
15 40 522-01.470-02 В Бр 61 27 120 1,40
15 40 522-01.470-03 ВМ Бр 61 27 120 1,40
15 64 522-ЗM653 ВМ Бр 62 27 110 1,16
15 125 587-03.060ИТШЛ.494341.004 УК Бр 66 27 120 1,12
15 160 522-35.1216 ЖФНГЖ-1, ЖПГВ,МАУ Бр 63 25 110 1,13
20 25 522-35.996 ВМ Бр 65 32 116 1,30
20 40 522-01.470-04 В Бр 65 32 134 2,10
20 40 522-01.470-05 ВМ Бр 65 32 134 2,10
20 64 522-ЗМ656 ВМ Бр 65 33 110 1,55
20 160 522-03.089 ЖПГВ, МАУ,МАУП,ЖФНГЖ-1,ЖВПС,ММВП Бр 85 32 134 2,30
25 25 522-35.1010 ВМ Бр 70 37 130 1,84
25 40 522-01.470-06 В Бр 72 38 134 2,40
25 40 522-01.470-07 ВМ Бр 72 38 134 2,40
32 160 522-03.090 ЖПГВ, МАУ,МАУП,ЖФНГЖ-1,ЖВПС,ММВП Бр 115 46 144 4,80
10 25 522-35.992 ВП, В, П, М Лат 53 16 94 0,64
10 40 522-01.471 ВП, П, М Лат 58 18 94 0,90
10 64 522-35.2189 В Лат 59 18 94 0,75
10 100 522-01.493ИТШЛ.494311.001 В Лат 46 18 90 0,70
10 100 522-01.493-01ИТШЛ.494311.001-01 ВП, НП, М Лат 46 18 90 0,70
10 100 522-35.097 ВП, П Лат 57 18 94 0,72
15 25 522-35.993 ВП, П, В Лат 61 25 110 1,09
15 40 522-01.471-02 ВП, П, М Лат 61 27 120 1,50
15 40 522-ЗМ8 ВП, М, П, В Лат 61 25 110 1,14
20 25 522-35.998 ВП, М, П Лат 65 32 116 1,40
20 40 522-01.471-04 ВП, П, М Лат 65 32 134 2,20
20 50 522-ЗМ1162 ВП Лат 65 32 116 1,46
20 100 522-01.494ИТШЛ.494311.002 В Лат 58 28 116 1,50
20 100 522-01.494-01ИТШЛ.494311.002-01 Впит, К, М, НП, ВП Лат 58 28 116 1,50
20 100 522-01.494-04ИТШЛ.494311.002-04 В Лат 58 28 116 1,50
25 25 522-35.1007 ВП, В, П, М Лат 70 37 130 2,07
25 40 522-01.471-06 ВП, П, М Лат 72 38 134 2,50
25 40 522-ЗМ10 ВП, В, П, М Лат 70 37 130 2,00
32 100 522-01.494-02ИТШЛ.494311.002-02 В Лат 70 42 148 2,70
32 100 522-01.494-03ИТШЛ.494311.002-03 Впит, К, М, НП, ВП Лат 70 42 148 2,70
10 32 522-35.420 ПВК Нж 60 18 104 0,71
20 40 522-ЗМ1166 П, В,Н Нж 65 32 116 1,36
20 64 522-35.801 Вод, ВМ Нж 64 32 116 1,50
25 10 522-35.607 Спец Нж 71 37 130 2,28
32 10 522-35.610 Спец Нж 83 46 140 3,03
Клапан невозвратный и невозвратно-управляемый

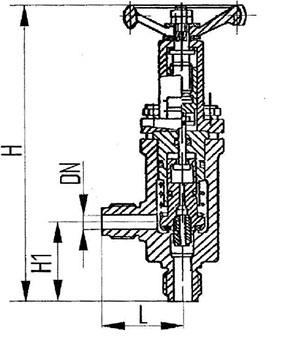

Клапан невозвратный штуцерный угловой

Основные технические характеристики:

• Давление PN: 4, 6, 25, 40, 45, 63, 64, 100, 200, 230, 250, 400 кгс/см2

• Проводимая среда: вода морская с температурой от минус 2 до плюс 50°С, вода пресная с температурой от 0 до плюс 80°С, масло, топливо с температурой от минус 10 до плюс 70°С, воздух с температурой от минус 30 до плюс 50°С, пар с температурой до плюс 250°С, углекислый газ, водород, хладон, азот, кислород

• Материал: бронза, латунь, нержавеющая сталь, спецсплав

• Штуцеры по ГОСТ 2822-78, ОH9-192-60, специальные

DN,мм PN,кгс/см2 Обозначение Среда Материал H,мм H1,мм L, мм Масса, кг
3 230 522-35.3980ИПЛТ.494311.020 А, К Бр 170 55 60 4,10
6 400 522-36.154 В Бр 165 112 48 1,30
10 25 522-35.1004 ВМ Бр 93 41 47 0,42
10 40 522-ЗМ759 ВМ Бр 94 41 47 0,43
10 100 522-01.495ИТШЛ.494311.003 ВМ Бр 86 40 45 0,70
10 100 522-35.4087ИПЛТ.494311.017 ВМ Бр 92 40 45 0,70
15 25 522-35.1006 ВМ Бр 113 52 55 0,91
15 40 522-ЗМ760 ВМ Бр 113 52 55 0,95
15 400 522-35.3900ИПЛТ.494311.013 В, ВМ Бр 220 95 95 6,40
15 400 ИПЛТ.494311.005 А, К Бр 157 80 85 4,70
20 25 522-35.1005 ВМ Бр 120 55 58 1,05
20 40 522-ЗМ761 ВМ Бр 120 55 58 1,06
20 45 522-35.4134 В Бр 122 57 58 1,60
20 100 522-01.496ИТШЛ.494311.005 ВМ Бр 115 57 58 1,50
20 100 522-01.496-02ИТШЛ.494311.005-02 ВМ Бр 115 57 58 1,50
20 100 522-35.4088ИПЛТ.494311.018 ВМ Бр 118 57 58 1,50
20 200 522-35.3981-01ИПЛТ.494311.025-01 А, К Бр 180 67 75 4,50
20 230 522-35.3981ИПЛТ.494311.025 А, К Бр 180 67 75 4,50
25 25 522-35.1009 ВМ Бр 134 64 65 1,63
25 40 522-ЗМ762 ВМ Бр 134 64 65 1,56
32 100 522-01.496-01ИТШЛ.494311.005-01 ВМ Бр 141 71 74 2,40
32 100 522-35.4089ИПЛТ.494311.019 ВМ Бр 141 71 74 2,40
10 4 522-35.653 Спец Лат 143 41 47 0,81
10 25 522-35.991 В, ВП, М, П Лат 94 41 47 0,60
10 40 522-ЗМ3 В, ВП, М, П Лат 94 41 47 0,59
15 25 522-35.994 В, ВП, М, П Лат 113 52 55 1,02
15 40 522-ЗМ4 В, ВП, М, П Лат 113 52 55 1,06
15 45 522-35.1595 В Лат 113 52 55 0,93
20 25 522-35.997 В, ВП, М,П Лат 120 55 58 1,20
20 40 522-ЗМ5 В, ВП, М, П Лат 120 55 58 1,20
20 64 522-35.803 К Лат 120 55 67 1,22
25 25 522-35.1008 В, ВП, М, П Лат 134 64 65 1,79
25 40 522-ЗМ6 В, ВП, М, П Лат 134 64 65 1,76
10 6 522-35.656 Спец Нж 160 41 47 0,80
10 64 522-35.512 ПВК Нж 108 48 52 0,70
10 250 522-35.3920 А, Вод, УГ Нж 170 110 78 6,00
20 64 522-35.513 ПВК Нж 125 60 64 1,30
36 63 ИТШЛ.494311.011 В, Хл Нж 150 90 92 3,30
10 40 522-35.1125 Вод, УГ Тн 100 48 52 0,33
10 64 522-35.1981 ТДЛ, ТДС Тн 100 43 46 0,44
10 100 522-35.4102ИПЛТ.494311.012 Вод, ВМ,УГ Тн 150 94 64 1,90
15 45 522-35.1119 Вод, УГ Тн 120 60 60 0,60
Клапан невозвратный и невозвратно-управляемый

Клапан невозвратно-приемный фланцевый

с мягким уплотнением запорного органа

Основные технические характеристики:

• Давление PN: 1, 25 кгс/см2

• Проводимая среда: вода морская с температурой от минус 2 до плюс 50°С, масло турбинное 46 с температурой от минус 10 до плюс 80°С, аммиак

• Материал: бронза, углеродистая сталь

• Фланцы по ГОСТ 1536-76

DN, мм PN,кгс/см2 Обозначение Среда Материал Н, мм L, мм Масса, кг
40 1 522-35.4042ИТШЛ.494345.003ИЮКЛ.494345.001 ВМ, МТ46 Бр 100 172 8,00
50 1 522-35.4043ИТШЛ.494345.004ИЮКЛ.494345.002 ВМ Бр 115 202 11,00
65 1 522-35.4044ИТШЛ.494355.007 ВМ Бр 140 225 14,00
80 1 522-35.4045ИТШЛ.494355.008ИЮКЛ.494355.001 ВМ Бр 150 250 16,00
100 1 522-35.4046ИТШЛ.494355.009ИЮКЛ.494355.002 ВМ Бр 160 265 23,00
150 1 522-35.4047ИТШЛ.494355.010 ВМ, МТ46 Бр 240 395 57,00
200 1 522-35.4048ИТШЛ.494355.011 ВМ, МТ46 Бр 300 495 90,00
250 1 522-35.4180ИТШЛ.494365.002 ВМ Бр 365 570 135,00
70 25 522-35.414 Ам Су 150 175 17,50
100 25 522-35.227 Ам Су 170 225 30,10
125 25 522-35.408 Ам Су 220 250 39,20
Клапан невозвратный и невозвратно-управляемый

Клапан невозвратно-приемный фланцевый с уплотнением запорного органа металл по металлу

Основные технические характеристики:

• Давление PN: 1, 2, 4, 6 кгс/см2

• Проводимая среда: вода морская с температурой от минус 2 до плюс 50°С, вода пресная с температурой от 0 до плюс 80°С, масло, нефть, темные нефтепродукты с температурой от минус 10 до плюс 80°С, жидкости специальные

• Материал: бронза, латунь, спецсплав, углеродистая сталь

• Фланцы по ГОСТ 1536-76

DN,мм PN,кгс/см2 Обозначение Среда Материал Н, мм L, мм Масса, кг
32 1 522-03.019 ВМ Бр 85 115 1,40
32 1 522-35.1323 ВП, М, Н, ВМ Бр 85 115 1,40
40 1 522-35.1324 ВП, М, Н, ВМ Бр 95 125 1,80
40 4 522-03.161 ВМ Бр 95 125 2,20
50 1 522-35.1325 ВП, М, Н, ВМ Бр 110 135 2,40
50 4 522-03.162 ВМ Бр 106 135 2,45
60 1 522-03.022 ВМ Бр 115 145 2,80
65 4 522-03.163 ВМ Бр 115 155 3,90
80 1 522-35.1328 ВП, М, Н, ВМ Бр 135 170 4,60
80 4 522-03.164 ВМ Бр 130 170 4,90
100 4 522-03.165 ВМ Бр 170 190 8,20
125 1 522-03.026 ВМ Бр 195 215 8,56
150 1 522-35.2105 ВМ Бр 215 240 10,80
150 4 522-03.166 ВМ Бр 215 240 15,10
175 1 522-03.028 ВМ Бр 235 270 16,20
200 4 522-03.167 ВМ Бр 520 295 26,00
250 4 522-03.168 ВМ Бр 305 365 39,50
250 1 522-ЗМ981 М Лат 292 365 28,30
50 1 522-35.3151ИПЛТ.494345.001 МБ-3В Тн 115 135 1,42
50 1 522-35.958 ВП, ЖПГВ,ЖФНГЖ-1, М Тн 115 135 1,52
70 6 522-35.959 ВП, М Тн 125 155 2,20
80 1 522-35.960 ВП, М Тн 135 170 3,36
100 1 522-35.957 ВП, М Тн 187 190 5,20
250 1 522-35.961 ВП, М Тн 325 365 26,07
300 2 522-35.3670 МБ-3В, МТ46 Тн 370 430 38,00
32 4 522-03.169 ВП, М, Н, ТН Су 85 115 1,80
40 1 522-35.4232ИТШЛ.494345.001 ВП, М, Н, ТН Су 95 125 2,50
40 4 522-03.170 ВП, М, Н, ТН Су 95 125 2,25
50 1 522-35.4233ИТШЛ.494345.002 ВП, М, Н, ТН Су 110 135 3,50
50 4 522-03.171 ВП, М, Н, ТН Су 106 135 2,60
65 1 522-35.4234ИТШЛ.494355.001 ВП, М, Н, ТН Су 125 155 4,50
80 1 522-35.4235ИТШЛ.494355.002 ВП, М, Н, ТН Су 135 170 6,50
80 4 522-03.173 ВП, М, Н, ТН Су 130 170 5,20
100 1 522-35.4236ИТШЛ.494355.003 ВП, М, Н, ТН Су 185 190 8,50
125 1 522-35.4237ИТШЛ.494355.004 ВП, М, Н, ТН Су 200 215 11,50
150 1 522-35.4238ИТШЛ.494355.005 ВП, М, Н, ТН Су 220 240 14,00
150 4 522-03.176 ВП, М, Н, ТН Су 215 240 14,00
175 1 522-03.017 ВП, М, Н, ТН Су 235 270 13,10
200 1 522-35.4239ИТШЛ.494355.006 ВП, М, Н, ТН Су 262 299 28,00
200 4 522-03.177 ВП, М, Н, ТН Су 250 295 25,00
250 1 522-35.4240ИТШЛ.494365.001 ВП, М, Н, ТН Су 315 377 50,00
250 4 522-03.178 ВП, М, Н, ТН Су 305 365 42,50
Клапан невозвратный и невозвратно-управляемый

Клапан невозвратный фланцевый прямоточный

Основные технические характеристики:

• Давление PN: 6, 10, 70 кгс/см2

• Проводимая среда: конденсат, дистиллят, вода пресная, масло, жидкости специальные, топливо

• Материал: латунь, нержавеющая сталь, спецсплав

• Фланцы специальные

DN, мм PN,кгс/см2 Обозначение Среда Материал Н, мм L, мм Масса,кг
125 10 522-35.4218ИПЛТ.494325.006 ВП, Диcт, Кт,МТ46 Лат 215 230 14,60
150 10 522-35.4219ИПЛТ.494325.007 ВП, Диcт, Кт,МТ46 Лат 245 255 19,20
200 10 522-35.4220ИПЛТ.494325.008 ВП, Диcт, Кт,МТ46 Лат 330 310 39,60
65 70 522-35.4215ИПЛТ.494325.003 ВП, Диcт, Кт,МТ46 Нж 138 155 5,80
80 70 522-35.4216ИПЛТ.494325.004 ВП, Диcт, Кт,МТ46 Нж 146 190 6,90
100 6 522-35.2964ИПЛТ.494315.009 Кт Нж 190 232 20,40
100 70 522-35.4217ИПЛТ.494325.005 ВП, Диcт, Кт,МТ46 Нж 178 195 11,00
50 70 522-35.2921-1ИПЛТ.494315.008-1 МБ-3В,МТП-22у Тн 112 156 2,90
50 70 522-35.2921-2ИПЛТ.494315.008-2 МАУ,ВП, Диcт,ДТ, ЖПГВ,ЖНГЖ-1,Кт,ММК-22,ММС-20,МТ46 Тн 112 156 2,90
Клапан невозвратный и невозвратно-управляемый

Клапан невозвратный штуцерный прямоточный

Основные технические характеристики:

• Давление PN: 3,5;16; 25; 40; 64; 70; 160; 250 кгс/см2

• Проводимая среда: дистиллят, конденсат, масло, топливо, жидкости специальные, хладон-22 с примесью масел ХФ-22С-16 или ХМ-35, хладон 114В-2, воздух с температурой от минус 40 до плюс 50°С

• Материал: бронза, латунь, нержавеющая сталь, спецсплав

• Штуцеры по ГОСТ 2822-78, ОСТ5.5307-76, специальные

DN,мм PN,кгс/см2 Обозначение Среда Материал Н, мм L,мм Масса,кг
10 25 ИТШЛ.494341.008 Хл22 Бр 48 110 0,78
10 160 522-03.156ИТШЛ.494341.001 ЖГ132-10, ЖПГВ,МАМг-10, МАУ,МАУП, ММГЕ-10А,ММВП, МИС-20А,МТр Бр 48 110 0,78
10 250 522-36.070ИТШЛ.494311.004 В Бр 58 120 1,30
20 25 ИТШЛ.494341.007 Хл22 Бр 60 132 1,60
20 64 522-03.127ИПЛТ.494311.001 В,Хл114В-2 Бр 64 150 2,00
20 160 522-03.157ИТШЛ.494341.002 ЖГ132-10, ЖПГВ,МАУП, ММГЕ-ЮА,МАМг-10, МАУ,ММВП,МИС-20А,МТр Бр 62 132 1,60
32 64 522-03.128ИПЛТ.494311.002 В, Хл114В-2 Бр 100 200 4,30
32 160 522-03.158ИТШЛ.494341.003 МАУП, ММГЕ-10А,ЖГ32-10, ЖПГВ,МАМг-10, МАУ,ММВП,МИС-20А,МТр Бр 80 158 3,00
6 100 522-35.2482 М Лат 35 130 0,73
20 16 524-35.1772 В, Хл114В-2 Лат 75 195 3,80
20 250 522-03.159 МТр, МАУ,МАУП,ЖФНГЖ-1,ЖВПС,ЖПГВ,МАМг-10,МГМ-50И,ММВП,МИС-20А, Минд Нж 60 198 1,90
25 160 522-35.2647 ЖФНГЖ-1,ЖПГВ,МАУ, Минд Нж 80 253 5,50
32 160 522-35.2651 МАУ, Минд Нж 85 272 7,80
32 250 522-03.160 МТр, МАУ,МАУП,ЖФНГЖ-1,ЖВПС,ЖПГВ,МАМг-10,МГМ-50И,ММВП,МИС-20А, Минд Нж 78 208 3,40
6 160 522-35.2047 ЖФНГЖ-1,ЖПГВ,МАУ Тн 40 164 0,49
10 3,5 522-35.1577 Дист Тн 60 160 1,30
10 70 522-35.2895-1 МБ-ЗВ Тн 53 123 0,51
10 70 522-35.2895-2 ДТ, Кт, МАУ,ММС-20, ММК-22 Тн 53 123 0,51
10 160 522-35.2051 ЖФНГЖ-1,ЖПГВ,МАУ Тн 46 185 1,03
20 160 522-35.2055 ЖФНГЖ-1, ЖПГВ,МАУ Тн 70 230 2,49
25 160 522-35.2059 ЖФНГЖ-1, ЖПГВ,МАУ Тн 80 242 2,77
32 70 522-35.2909-1ИПЛТ.494311.009-1 МБ-3В,МТП-22у Тн 88 184 2,00
32 70 522-35.2909-2ИПЛТ.494311.009-2 ЖПГВ,Кт,ДТ,МАУЖФНГЖ-1,ММС-20, ММК-22,МТ46 Тн 88 184 2,00
40 40 522-35.2129 МАУ Тн 100 196 2,40
Клапан невозвратный и невозвратно-управляемый

Клапан невозвратно-управляемый фланцевый проходной

Основные технические характеристики:

• Давление PN: 25, 30, 38, 40 кгс/см2

• Проводимая среда: вода морская с температурой от минус 2 до плюс 50°С, воздух с температурой от минус 30 до плюс 50°С, масло, пар с температурой до плюс 320°С, вода пресная

• Материал: бронза, латунь, углеродистая сталь

• Фланцы по ГОСТ 1536-76

DN, мм PN,кгс/см2 Обозначение Среда Материал Н, мм L, мм Масса,кг
60 40 522-35.1573 ВМ Бр 525 290 34,30
65 40 522-35.3837ИПЛТ.491925.015 ВМ Бр 525 290 35,00
80 30 522-35.026 ВМ Бр 512 310 37,40
100 25 522-ЗМ690 ВМ Бр 560 350 59,30
100 40 522-35.4092ИПЛТ.491925.014 ВМ Бр 830 400 94,00
150 40 522-35.3161 ВМ Бр 990 540 131,00
100 25 522-ЗМ487 ВП, В, М Лат 560 350 56,60
100 38 522-35.4137 П Су 735 420 130,00
150 38 522-35.4146 П Су 1061 570 306,00
300 38 522-35.4139ИПЛТ.492935.001 П Су 1838 1250 1330,00
Клапан невозвратный и невозвратно-управляемый

Клапан невозвратно-управляемый фланцевый проходной

Основные технические характеристики:

• Давление PN: 40 кгс/см2

• Проводимая среда: вода морская с температурой от минус 2 до плюс 50°С

• Материал: бронза

• Фланцы по ГОСТ 1536-76

DN, мм Обозначение Н, мм H1, мм L, мм Масса, кг
150 522-03.073 640 580 460 113,40

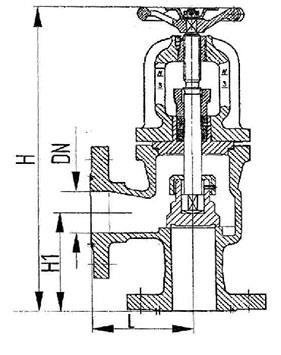

Клапан невозвратный и невозвратно-управляемый

Клапан невозвратно-управляемый фланцевый угловой

Основные технические характеристики:

• Давление PN: 10, 40, 160, 400 кгс/см2

• Проводимая среда: вода морская с температурой от минус 2 до плюс 50°С, масло, жидкости специальные

• Материал: бронза, нержавеющая сталь, спецсплав

• Фланцы по ГОСТ 1536-76, ГОСТ 12815-80, специальные

DN,мм PN,кгс/см2 Обозначение Среда Материал H,мм H1,мм L,мм Масса,кг
50 40 522-03.179 ВМ Бр 385 120 110 22,00
80 40 522-03.180 ВМ Бр 530 130 140 34,00
100 40 522-03.181 ВМ Бр 600 145 165 61,00
100 40 522-35.4252ИТШЛ.491925.038 ВМ Бр 480 145 165 54,50
50 160 522-35.3638ИПЛТ.491915.010 ЖФНГЖ-1, МАУ,МАУП, ЖПГВ Нж 488 140 145 47,50
50 400 522-35.3686 ММВП, МГМ-Минд,МАУ,ЖВПС, МИС-20,50И, Мтр, МАМг-10,ЖФНГЖ-1,МАУП, ЖПГВ Нж 500 160 80 50,00
80 10 522-35.1210 М Тн 475 125 125 14,70
100 40 522-35.4052 ВМ Тн 625 145 165 54,00
250 40 522-35.3409 ВМ,ВП Тн 1065 245 300 165,00

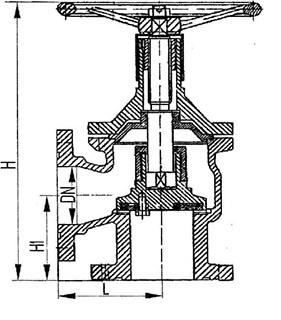

Клапан невозвратный и невозвратно-управляемый

Клапан невозвратно-управляемый фланцевый угловой сальниковый

Основные технические характеристики:

• Давление PN: 6, 10, 25, 30, 32, 40 кгс/см2

• Проводимая среда: вода морская с температурой от минус 2 до плюс 50°С, воздух с температурой от минус 30 до плюс 50°С, пар с температурой до плюс 250°С, вода пресная, масло, дизельное топливо

• Материал: бронза, латунь, спецсплав

• Фланцы по ГОСТ 1536-76

DN,мм PN,кгс/см2 Обозначение Среда Материал H,мм H1,мм L, мм Масса, кг
40 40 522-03.067 ВМ Бр 390 115 105 12,80
50 25 522-ЗМ1154 ВМ Бр 352 95 95 11,33
50 30 522-35.021 ВМ Бр 352 95 95 11,40
50 40 522-03.224ИПЛТ.491915.006 ВМ Бр 393 120 110 19,00
60 30 522-35.463 ВМ Бр 395 105 105 14,20
60 40 522-03.069 ВМ Бр 470 125 115 23,10
70 40 522-03.070 ВМ Бр 510 125 125 29,50
80 40 522-03.071 ВМ Бр 565 130 140 36,50
100 25 522-ЗM1135 ВМ Бр 558 135 150 34,70
100 25 522-ЗM816 ВМ Бр 450 76 160 36,10
100 30 522-35.017 ВМ Бр 558 135 150 34,60
100 40 522-35.1543 ВМ Бр 620 145 165 55,10
100 40 522-35.1831 ВМ, ДТ Бр 748 265 160 60,60
125 40 522-35.1184 ВМ Бр 865 195 190 106,20
150 25 522-ЗM715 ВМ Бр 512 105 195 64,47
150 30 522-03.038 ВМ Бр 540 105 200, 76,50
150 30 522-35.028 ВМ Бр 955 105 200 81,20
150 30 522-35.073 ВМ Бр 590 160 190 81,40
150 40 522-03.076 ВМ Бр 640 115 230 103,00
150 40 522-35.1939 ВМ Бр 640 115 230 103,00
200 30 522-03.039 ВМ Бр 660 145 280 163,00
200 30 522-35.033 ВМ Бр 667 137 280 181,20
200 32 522-35.245 ВМ Бр 627 137 280 192,70
200 32 522-ЗM1131 ВМ Бр 627 137 280 165,20
200 40 522-03.077 ВМ Бр 765 150 300 266,60
200 40 522-35.1941 ВМ Бр 765 150 300 228,00
250 30 522-03.040 ВМ Бр 740 170 305 220,00
250 30 522-35.579 ВМ Бр 715 165 305 211,00
250 40 522-03.078 ВМ Бр 870 180 330 305,00
250 40 522-35.1943 ВМ Бр 870 180 330 305,00
40 25 522-03.056 ВП,М Лат 330 90 90 8,12
50 25 522-03.057 ВП,М Лат 350 95 95 10,00
60 10 522-03.058 ВП,М Лат 395 105 105 12,60
70 10 522-03.059 ВП, М Лат 435 115 115 15,60
80 10 522-03.060 ВП, М Лат 470 125 125 19,90
80 25 522-ЗМ1 ВП Лат 539 130 130 26,15
100 25 522-ЗМ2 ВП Лат 623 140 150 35,30
100 25 522-ЗМ491 ВП Лат 474 76 160 34,40
150 25 522-ЗM303 ВП Лат 512 105 195 60,20
175 6 522-ЗМ866 ВП, М, П, В Лат 694 175 195 62,32
175 10 522-35.1568 Впит Лат 755 175 195 65,30
32 40 522-35.954 ВМ Тн 385 100 90 8,32
70 10 522-35.1130 ВМ, М Тн 487 115 115 9,00
100 40 522-35.931 ВМ Тн 665 145 165 39,40
Клапан невозвратный и невозвратно-управляемый

Клапан невозвратно-управляемый фланцевый угловой

Основные технические характеристики:

• Давление PN 0,25 кгс/см2

• Проводимая среда: инертные газы, пары нефтепродуктов, воздух с температурой от минус 25 до плюс 66°С

• Материал латунь

• Фланцы по ГОСТ 1536-76

DN,мм Обозначение Н, мм H1, мм L, мм Масса, кг
200 522-35.4210ИТШЛ.493125.002 517 233 215 81,80
Клапан невозвратный и невозвратно-управляемый

Клапан невозвратно-управляемый фланцевый угловой

Основные технические характеристики:

• Давление PN: 0,1; 1,2; 1,4 кгс/см2

• Проводимая среда: пенообразователь, азот, керосин, газы нефтепродуктов, смесь паров нефтепродуктов с воздухом, воздух с температурой от минус 30 до плюс 50°С

• Материал бронза

• Фланцы по ГОСТ 1536-76

DN,мм PN,кгс/см2 Обозначение Среда Н,мм Н1,мм L,мм Масса,кг
50 1,2 522-35.663 ПеОб, Ке, А, В 385 110 120 10,46
50 1,4 522-35.635 Ке, А, В 385 110 120 10,51
70 1,4 522-35.646 Ке, А, В 405 120 125 16,40
150 0,1 522-35.534 НП,В 615 225 210 79,35
150 0,1 522-35.364ИТШЛ.494185.002 СмпаровНПсВ, В 575 225 210 90,30
Клапан невозвратный и невозвратно-управляемый

Клапан невозвратно-управляемый штуцерный угловой

Основные технические характеристики:

• Давление PN: 100, 200, 250, 400 кгс/см2

• Проводимая среда: жидкости специальные, масло с температурой до плюс 80°С, воздух с температурой от минус 30 до плюс 50°С, гелий высокой чистоты, гелиовоздушная смесь, гелиокислородная смесь

• Материал: бронза, латунь, нержавеющая сталь, углеродистая сталь

• Штуцеры по ОСТ5.5307-76

DN,мм PN,кгс/см2 Обозначение Среда Материал Н, мм Н1, мм L, мм Масса,кг
10 200 522-35.3912-01ИПЛТ.491971.009-01 ГеКСм,ГеВЧ,ГеВСм Бр 260 70 67 4,00
10 400 522-35.3912ИПЛТ.491971.009 В Бр 260 70 67 4,00
20 400 522-35.3911ИПЛТ.491971.011 В Бр 340 88 78 7,80
32 200 522-35.3880ИПЛТ.491911.011 В Бр 340 135 104 12,00
32 400 522-35.3845ИПЛТ.491971.020 В Бр 480 150 65 19,10
32 400 522-35.3883 В Бр 520 107 104 31,50
32 100 522-ЗМ1076 М Лат 293 71 87 6,57
20 250 522-35.3314 МАУ,МАУП,ММВП,МГМ-50И Нж 209 60 60 2,53
20 250 522-35.3314-01 МАМг-10 Нж 209 60 60 2,53
25 100 522-ЗМ1100 М Су 260 64 67 3,52
32 100 522-ЗМ1097 М, ЖПГВ,ЖФНГЖ-1 Су 293 71 87 5,80
Полный цикл производства: от подготовки заявки до поставки изделия на площадку и отладка

Полный цикл производства: от подготовки заявки до поставки изделия на площадку и отладка.

Выгодные условия сотрудничества для постоянных клиентов и новых заказчиков

Выгодные условия сотрудничества для постоянных клиентов и новых заказчиков.

Индивидуальный подход к заказам и пожеланиям каждого клиента

Индивидуальный подход к заказам и пожеланиям каждого клиента.

Завод укомплектован новым современным оборудованием для обработки металлов.

Завод укомплектован новым современным оборудованием для обработки металлов.

Огромный ассортимент производимой продукции и предлагаемых услуг в области обработки металлов, сборки и монтажа.

Огромный ассортимент производимой продукции и предлагаемых услуг в области обработки металлов, сборки и монтажа.

Имеется лицензия ФСБ РФ на производство работ, составляющих государственную тайну

Имеется лицензия ФСБ РФ на производство работ, составляющих государственную тайну.

Контроль качества. Оборудование и персонал аттестованы и сертифицированы в соответствий с необходимыми требованиями для всех имеющихся процессов производства

Контроль качества. Оборудование и персонал аттестованы и сертифицированы в соответствий с необходимыми требованиями для всех имеющихся процессов производства.

Исследования, подтверждающие заявленное качество металлов, способы обработки и допуски, которые задекларированы компанией

Исследования, подтверждающие заявленное качество металлов, способы обработки и допуски, которые задекларированы компанией.

Лицензия 1
Лицензия 2
Лицензия 3-1
Лицензия 3-2
Лицензия 4-1
Лицензия 4-2
Сертификат 1
Сертификат 2-1
Сертификат 2-2
Сертификат 3


Орион Гидроремонт-ВКК СНСЗ СевМаш Гороховецкий завод ВКМ Балтийский завод Судостроение ПромПутьСнабжение Интеграл ЗиК Дальневосточный завод Звезда Центр технологии судостроения и судоремонта Центр судоремонта Звездочка Владимирский завод металлоизделий Обуховский завод Технопром Гидромонтаж завод БуревестникТКС Заволжский завод гусеничных тягачей
Задать вопрос
Задать вопрос
Заказать обратный звонок
Заказать звонок

Обратная связь

Закрыть
