Клапаны манометровые

Клапаны манометровые

Клапан для манометра штуцерный

Основные технические характеристики:

• Давление PN: 200, 250 кгс/см2

• Проводимая среда: масло, жидкость ПГВ

• Материал нержавеющая сталь

• Штуцеры по ГОСТ 2822-78, ГОСТ 13955-74

DN,мм PN,кгс/см2 Обозначение Среда Н, мм L, мм D1, мм Масса,кг
6 200 521-35.2810ИТШЛ.494544.006 МАУ, ММВП,ЖПГВ, МАУП,МАМг-10 87 71 G1/2 1,37
6 200 521-35.2810-07ИТШЛ.494544.006-07 МБ-3В 87 71 М20х1,5 1,23
6 250 521-35.2810-02ИТШЛ.494544.006-02 МАУ, ММВП,ЖПГВ, МАУП,МАМг-10 87 71 М20х1,5 1,37
6 250 521-35.2810-08ИТШЛ.494544.006-08 МБ-3В 87 71 М20х1,5 1,36
DN,мм PN,кгс/см2 Обозначение Среда Н, мм L, мм D1, мм Масса,кг
6 200 521-35.2810ИТШЛ.494544.006 МАУ, ММВП,ЖПГВ, МАУП,МАМг-10 87 71 G1/2 1,37
6 200 521-35.2810-07ИТШЛ.494544.006-07 МБ-3В 87 71 М20х1,5 1,23
6 250 521-35.2810-02ИТШЛ.494544.006-02 МАУ, ММВП,ЖПГВ, МАУП,МАМг-10 87 71 М20х1,5 1,37
6 250 521-35.2810-08ИТШЛ.494544.006-08 МБ-3В 87 71 М20х1,5 1,36
Клапаны манометровые

Клапан для манометра штуцерный сальниковый

Основные технические характеристики:

• Давление PN: 25, 30, 100, 160,200, 400 кгс/см2

• Проводимая среда: вода морская с температурой от минус 2 до плюс 50°С, масло, тяжелые и легкие нефтепродукты с температурой от 0 до плюс 60°С, воздух, азот с температурой от минус 40 до плюс 50°С, вода пресная с температурой от 0 до 100° С, пар с температурой до плюс 250° С, масла и жидкости специальные с температурой от 0 до плюс 65°С

• Материал: бронза, латунь, нержавеющая сталь

• Штуцер по ГОСТ 2822-78

DN,мм PN,кгс/см2 Обозначение Среда Материал H,мм L,мм d1,мм Масса,кг
6 25 521-35.853 ВМ Бр 80 67 М20х1,5 0,66
6 100 521-02.006 ВМ Бр 77 67 М20х1,5 0,80
6 100 521-02.009ИТШЛ.494544.002 ВМ Бр 81 57 М20х1,5 0,80
6 100 521-35.537 ВМ Бр 77 67 М20х1,5 0,66
6 100 521-35.914 ВП, ВМ, Н, М,П Бр 77 67 М20х1,5 0,87
6 400 521-35.3289 А, В Бр 120 105 М20х1,5 1,60
6 25 521-35.851 ВП, Н, М, П Лат 80 67 М20х1,5 0,72
6 30 521-35.597 Ке Лат 100 72 М20х1,5 2,26
6 100 521-02.007 ВП, Н, М, П Лат 77 67 М20х1,5 0,72
6 100 521-02.013 ВП, НП, М, П,В, А Лат 81 57 М20х1,5 0,66
6 100 521-35.3404ИТШЛ.494544.007 ВП, НП, М Лат 81 57 М20х1,5 0,73
6 100 521-35.3404-04ИТШЛ.494544.007-04 П Лат 81 57 М20х1,5 0,73
6 100 521-35.3404-05ИТШЛ.494544.007-05 А, В Лат 81 57 М20х1,5 0,73
6 100 521-35.620 В, ВП, М,Н, П Лат 55 77 1/2* 0,74
6 160 521-02.013-03 ММВП, ЖПГВ,МАУ, МАУП,МАМг-10,ЖФНГЖ-1,МБ-3В Лат 81 57 М20х1,5 0,80
6 160 521-02.013-04 ММВП, ЖПГВ,МАУ, МАУП,МАМг-10,ЖФНГЖ-1,МБ-3В Лат 81 57 М20х1,5 0,66
3 200 521-35.1593ИПЛТ.494544.007 ВП Нж 87 67 М18х1,5 0,85
6 25 521-35.849 П Нж 80 67 М20х1,5 0,67
6 100 521-02.008 П Нж 77 67 М20х1,5 0,67
6 100 521-ЗM739 П Нж 77 67 М20х1,5 0,67
6 160 521-02.011ИТШЛ.494544.005 П Нж 81 57 М20х1,5 0,66
6 160 521-35.162 П Нж 77 67 М20х1,5 0,67
Клапаны манометровые

Клапан для манометра штуцерный сальниковый с удлиненным штуцером

Основные технические характеристики:

• Давление PN 400 кгс/см2

• Проводимая среда: воздух, гелий высокой чистоты, гелиовоздушная смесь, гелиокислородная смесь

• Материал бронза

• Штуцеры специальные

DN, мм Обозначение Среда Н, мм L, мм Масса, кг
6 521-35.3126ИТШЛ.494544.001 В 120 172 1,62
6 521-35.3126-03ИТШЛ.494544.001-03 В, ГеВЧ, ГеВСм,ГеКСм 120 172 1,62
Клапаны манометровые

Клапан для манометра со специальными штуцерами

Основные технические характеристики:

• Давление PN 250 кгс/см2

• Проводимая среда: вода морская с температурой от минус 2 до плюс 50°С, масло Б-3В с температурой до плюс 60°С

• Материал спецсплав

• Штуцеры специальные

DN, мм Обозначение Среда Н, мм L, мм L1, мм Масса, кг
6 521-35.3223ИПЛТ.494544.006 ВМ 290 183 85 2,30
6 521-35.3223-01ИПЛТ.494544.006-01 МБ-3В 290 183 85 2,30
Клапаны манометровые

Клапан для манометра штуцерный сильфонный

Основные технические характеристики:

• Давление PN 250 кгс/см2

• Проводимая среда: воздух, кислород с температурой от плюс 5 до плюс 80°С, гелий высокой чистоты, гелиокислородная смесь, кислород медицинский, гелиовоздушная смесь

• Материал бронза

• Штуцеры специальные

DN, мм Обозначение Н, мм L, мм Масса, кг
3 521-35.3253ИПЛТ.494544.003 220 320 8,00
Клапаны манометровые

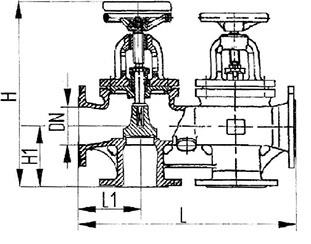

Коробка двухклапанная невозвратно-запорная фланцевая е уплотнением запорного органа металл по металлу сальниковая

Основные технические характеристики:

• Давление PN 6 кгс/см2

• Проводимая среда: вода морская с температурой от минус 2 до плюс 50°С, вода пресная, масло с температурой от 0 до плюс 100°С, пар с температурой до плюс 250°С

• Материал: бронза, латунь

• Фланцы по ГОСТ 1536-76

DN,мм Обозначение Среда Материал H,мм H1,мм L, мм L1, мм Масса,кг
50 526-03.089 ВМ Бр 320 95 360 95 25,50
50 УН526-ЗМ48 ВМ Бр 320 95 360 95 22,85
70 526-03.090 ВМ Бр 360 115 400 110 35,50
70 526-ЗМ52 ВМ Бр 339 115 400 110 33,14
80 526-03.091 ВМ Бр 370 125 450 125 42,00
80 УН526-ЗМ49 ВМ Бр 394 125 450 125 43,10
100 526-03.092 ВМ Бр 435 135 525 150 55,50
100 526-ЗM83 ВМ Бр 506 140 525 150 56,20
125 526-03.093 ВМ Бр 495 155 600 175 73,00
125 526-35.086 ВМ Бр 475 155 600 175 82,64
150 526-03.094 ВМ Бр 540 160 645 180 120,70
50 526-03.113 ВП, М Лат 320 95 360 95 24,00
50 526-03.137 П Лат 320 95 360 95 24,00
50 УН526-ЗМ2 ВП, М,П Лат 320 95 360 95 23,70
70 526-03.114 ВП, М Лат 360 115 400 110 34,30
70 526-03.138 П Лат 360 115 400 110 34,30
70 526-ЗМ16 ВП, М,П Лат 339 115 400 110 31,20
80 526-03.115 ВП, М Лат 370 125 450 125 36,10
80 526-03.139 П Лат 370 125 450 125 35,50
80 УН526-ЗМ9 ВП, М,П Лат 394 125 450 125 41,40
100 526-03.116 ВП, М Лат 435 135 525 150 50,20
100 526-03.140 П Лат 435 135 525 150 50,20
125 526-03.117 ВП. М Лат 495 155 600 175 71,40
125 526-03.141 П Лат 495 155 600 175 71,40
150 526-03.118 ВП, М Лат 540 160 645 180 112,60
150 526-03.142 П Лат 540 160 645 180 112,60
Клапаны манометровые

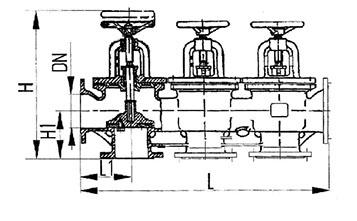

Коробка трехклапанная невозвратно-запорная фланцевая с мягким уплотнением запорного органа

сальниковая

Основные технические характеристики:

• Давление PN 6 кгс/см2

• Проводимая среда вода морская с температурой от минус 2 до плюс 50°С

• Материал бронза

• Фланцы по ГОСТ 1536-76

DN,мм Обозначение Н, мм H1, мм L, мм L1, мм Масса, кг
50 526-03.170ИТШЛ.491915.002ИЮКЛ.491915.002 320 95 535 95 40,30
50 526-35.346ИПЛТ.491915.002 320 95 535 95 40,30
80 526-03.171ИТШЛ.491925.004ИЮКЛ.491925.004 390 125 690 125 67,40
100 526-03.172ИТШЛ.491925.005ИЮКЛ.491925.005 435 135 750 150 89,50
Клапаны манометровые

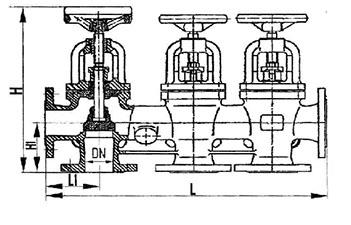

Коробка трехклапанная невозвратно-запорная фланцевая с уплотнением запорного органа металл по металлу сальниковая

Основные технические характеристики:

• Давление PN: 6, 32, 40 кгс/см2

• Проводимая среда: вода морская с температурой от минус 2 до плюс 50°С, вода пресная, масло с температурой от 0 до плюс 100°С, пар с температурой до плюс 250°С, воздух с температурой от минус 30 до плюс

50°С

• Материал: бронза, латунь

• Фланцы по ГОСТ 1536-76, СТ397-К

DN,мм Ру,кгс/см2 Обозначение Среда Материал Н, мм Н1, мм L, мм L1, мм Масса, кг
50 6 526-03.095 ВМ Бр 320 95 530 95 34,30
50 6 УН526-ЗМ50 ВМ Бр 320 95 590 95 36,40
50 40 526-35.206 ВМ Бр 385 120 600 110 50,60
70 6 526-03.096 ВМ Бр 360 115 580 110 48,30
70 6 526-35.082 ВМ Бр 340 115 580 110 42,20
70 32 526-35.048 вм Бр 396 124 710 115 57,60
80 6 526-03.097 ВМ Бр 370 125 690 125 59,00
80 6 УН526-ЗМ51 ВМ Бр 394 125 690 125 59,30
100 6 526-03.098 ВМ Бр 435 135 750 150 88,00
100 6 526-ЗМ86 ВМ Бр 506 140 750 150 79,60
125 6 526-03.099 ВМ Бр 495 155 850 175 105,00
125 6 526-35.085 ВМ Бр 475 155 850 175 123,06
150 6 526-03.100 ВМ Бр 540 160 930 180 156,20
150 6 526-35.005 ВМ Бр 515 160 930 180 156,30
50 6 526-03.119 ВАМ Лат 320 95 530 95 33,20
50 6 526-03.143 П Лат 320 95 530 95 33,20
50 6 526-Е5 ВП, М,В, П Лат 425 115 570 115 47,50
50 6 УН526-ЗМ5 ВП, М,П Лат 320 95 460 95 35,60
70 6 526-03.120 ВП, М Лат 360 115 580 110 47,40
70 6 526-03.144 П Лат 360 115 580 110 47,40
80 6 526-03.121 ВП,М Лат 370 125 690 125 53,90
80 6 526-03.145 П Лат 370 125 690 120 53,00
80 6 526-Е4 ВП, М,В,П Лат 517 155 750 155 75,40
80 6 УН526-ЗМ14 ВП, М,П Лат 394 125 690 125 57,00
100 6 526-03.122 ВП, М Лат 435 135 750 150 75,10
100 6 526-03.146 П Лат 435 135 750 150 75,10
125 6 526-03.123 ВП, М Лат 495 155 850 175 102,70
125 6 526-03.147 П Лат 495 155 850 175 102,70
150 6 526-03.124 ВП, М Лат 540 160 930 180 152,40
150 6 526-03.148 П Лат 540 160 930 180 152,40
