Клапаны невозвратно-запорные с ручным управлением

Клапаны невозвратно-запорные с ручным управлением

Клапаны невозвратно-запорные фланцевые проходной

Основные технические характеристики:

• Давление PN: 6, 10, 25 кгс/см2

• Проводимая среда: вода морская с температурой от минус 2 до плюс 50°С, раствор хлористого кальция 28% с температурой от минус 40 до плюс 50° С

• Материал: бронза, спецсплав

• Фланцы по ГОСТ 1536-76

DN, мм PN,кгс/см2 Обозначение Среда Материал Н, мм L, мм Масса, кг
40 10 522-35.4149ИТШЛ.491915.016 ВМ Бр 180 200 11,30
40 10 522-35.4149-02ИТШЛ.491915.016-02ИЮКЛ.491915.003 РрХК28%,ВМ Бр 180 200 11,30
40 25 522-35.4149-01ИТШЛ.491915.016-01 ВМ Бр 180 200 11,30
50 10 522-35.4151-02ИТШЛ.491915.018-02ИЮКЛ.491915.005 РрХК28%,ВМ Бр 225 230 18,00
50 25 522-35.4151ИТШЛ.491915.018 ВМ Бр 225 230 17,80
65 10 522-35.4155-02ИТШЛ.491925.016-02ИЮКЛ.491925.019 РрХК28%,ВМ Бр 235 290 17,00
80 10 522-35.4167-02ИТШЛ.491925.025-02ИЮКЛ.491925.010 РрХК28%,ВМ Бр 385 310 26,00
100 10 522-35.4168-02ИТШЛ.491925.026-02ИЮКЛ.491925.008 РрХК28%,ВМ Бр 320 350 30,00
125 10 522-35.4172-02ИТШЛ.491925.027-02ИЮКЛ.491925.017 РрХК28%,ВМ Бр 366 400 46,00
150 10 522-35.4173-02ИТШЛ.491925.028-02ИЮКЛ.491925.006 ВМ Бр 340 400 60,00
150 10 522-35.4173-03ИТШЛ.491925.028-03 ВМ,РрХК28% Бр 340 480 60,00
200 6 522-35.4179ИТШЛ.491925.015 ВМ Бр 458 600 119,00
200 6 522-35.4179-02ИТШЛ.491925.015-02ИЮКЛ.491925.014 РрХК28% Бр 458 600 111,00
250 6 522-35.4166-02ИТШЛ.491935.006-02ИЮКЛ.491925.001 РрХК28%,ВМ Бр 590 750 166,00
Клапаны невозвратно-запорные с ручным управлением

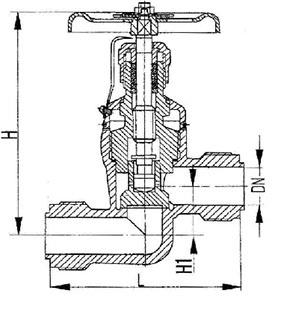

Клапан невозвратно-запорный фланцевый проходной со специальными фланцами

Основные технические характеристики:

• Давление PN: 10, 250 кгс/см2

• Проводимая среда: масло, жидкость специальная с температурой до плюс 70° С, вода морская с температурой от минус 2 до плюс 50°С

• Материал: нержавеющая сталь, спецсплав

• Уплотнительные размеры фланцев по ГОСТ 1536-76

DN,мм PN,кгс/см2 Обозначение Среда Материал Н, мм Н1,мм L, мм Масса, кг
50 250 522-35.3320 МГМ-50И,ЖПГВ,МАУП,МАУ,ЖФНГЖ-1,ММВП Нж 520 75 270 60,00
50 10 522-182.166ИТШЛ.491175.002 ВМ Тн 192 62 204 4,15
65 10 522-182.167 ВМ Тн 242 75 234 5,50
80 10 522-182.171ИТШЛ.491185.003 ВМ Тн 260 100 230 6,20
100 10 522-182.173ИТШЛ.491185.004 ВМ Тн 312 112 258 9,40
Клапаны невозвратно-запорные с ручным управлением

Клапан невозвратно-запорный фланцевый проходной сальниковый

Основные технические характеристики:

• Давление PN: 0,3; 6; 10; 25; 30; 40; 64 кгс/см2

• Проводимая среда: вода морская с температурой от минус 2 до плюс 50°С, раствор хлористого кальция 28% с температурой от минус 40 до плюс 50°С, тёмные нефтепродукты, масло, дизельное топливо, вода пресная при температуре от 0 до плюс 100°С, вода питательная, конденсат, пар и пароводяная смесь с температурой до плюс 250°С, кислотно-щелочная, пенная эмульсия, жидкость ПГВ с температурой от 0 до плюс 60°С, воздух с температурой от минус 30 до плюс 50°С, пары нефтепродуктов, дымовые газы

• Материал: бронза, латунь, нержавеющая сталь, спецсплав

• Фланцы по ГОСТ 1536-76, СТ 393-К, специальные

DN,мм PN,кгс/см2 Обозначение Среда Материал Н, мм L, мм Масса,кг
25 25 522-01.221 ВМ Бр 185 160 5,60
25 25 522-35.1044 ВМ Бр 187 160 5,80
25 25 522-ЗМ1027 ВМ Бр 187 160 5,30
25 40 522-01.255 ВМ Бр 210 180 7,60
32 25 522-01.222 ВМ Бр 190 180 6,50
32 25 522-35.1335 ВМ Бр 200 180 7,20
32 40 522-01.256 ВМ Бр 225 200 9,00
40 25 522-35.1035 ВМ Бр 224 200 8,70
40 40 522-01.257 ВМ Бр 250 230 13,00
50 10 522-03.192-02 ВМ, РрХК Бр 250 230 13,90
50 25 522-35.859 ВМ Бр 253 230 12,00
50 25 522-ЗМ1216 ВМ Бр 253 230 11,74
50 40 522-35.3966 ВМ Бр 280 250 19,20
60 10 522-01.225 ВМ Бр 265 250 13,60
60 10 522-35.856 ВМ Бр 260 250 13,90
60 25 522-01.234 ВМ Бр 270 250 14,30
60 25 522-ЗМ1129 ВМ Бр 260 250 15,00
60 40 522-01.259 ВМ Бр 325 290 22,00
60 40 522-35.1160 ВМ Бр 320 290 24,50
65 25 522-01.235 ВМ Бр 275 290 18,20
65 40 522-01.260 ВМ Бр 355 330 30,60
70 25 522-35.860 ВМ Бр 312 290 19,00
80 10 522-35.855 ВМ Бр 313 310 21,10
80 25 522-01.236 ВМ Бр 315 310 25,70
80 40 522-35.1167 ВМ Бр 395 350 36,75
100 10 522-03.188-02 ВМ Бр 345 350 31,50
100 10 522-35.1034 ВМ Бр 334 350 27,90
100 25 522-01.237 ВМ Бр 400 350 35,90
100 40 522-01.262 ВМ Бр 445 400 55,80
100 40 522-35.1164 ВМ Бр 445 400 51,60
100 40 522-35.588 ВМ Бр 435 400 58,50
100 64 522-35.1329 ВМ, П Бр 430 420 86,40
125 10 522-03.189 РрХК 28%, ВМ Бр 390 400 44,30
125 10 522-03.189-02 ВМ Бр 390 400 44,80
125 10 522-35.1326 ВМ Бр 378 400 42,50
125 10 522-35.2026 ВМ Бр 390 400 41,00
150 10 522-3M832 ВМ Бр 490 480 91,30
150 25 522-35.271 ВМ Бр 490 480 89,00
150 40 522-35.568 ВМ Бр 835 550 195,00
175 6 522-01.231 ВМ Бр 475 550 69,20
175 6 522-35.357 ВМ Бр 465 550 71,49
175 10 522-35.326 Пэм, ВМ Бр 465 550 80,20
175 30 522-35.687 ВМ Бр 635 620 170,60
200 6 522-ЗМ861 ВМ Бр 514 600 107,50
250 6 522-35.041 ВП Бр 635 750 130,40
250 6 522-ЗМ1158 ВМ Бр 612 700 162,30
250 10 522-35.232 ВМ Бр 645 700 172,20
20 25 522-ЗМ271 ВП, П, В, М Лат 185 150 5,22
25 25 522-01.171 ВП, М Лат 185 160 5,60
25 25 522-01.335 П Лат 185 160 5,60
25 40 522-01.205 ВП, М Лат 210 180 7,60
25 40 522-01.369 П Лат 210 180 7,60
32 10 522-Е65 В, ВП, М, П Лат 222 180 7,26
32 25 522-01.172 ТНП, М, ВП,ДТ Лат 190 180 6,65
32 25 522-01.336 П Лат 190 180 6,35
32 40 522-01.206 ВП, М Лат 225 200 8,60
32 40 522-01.370 П Лат 225 200 8,60
40 10 522-Е68 В, ВП, М, П Лат 241 200 9,20
40 25 522-01.173 ВП, ДТ, М,ТНП Лат 225 200 8,90
40 25 522-01.337 П Лат 225 200 8,30
40 25 522-35.4068ИТШЛ.491915.014ИЮКЛ.491915.006 ТНП, М, ВП,ДТ Лат 225 200 10,00
40 25 522-35.4068-01ИТШЛ.491915.014-01 ЖПГВ Лат 225 200 10,00
40 25 522-35.4068-03ИТШЛ.491915.014-03ИЮКЛ.491915.006-01 П Лат 225 200 10,00
40 40 522-01.207 ВП, М Лат 250 230 12,50
40 40 522-01.371 П Лат 250 230 12,50
50 10 522-Е52 В, ВП, М, П Лат 290 230 13,84
50 25 522-01.338 П Лат 245 230 10,90
50 25 522-35.4076ИТШЛ.491915.015ИЮКЛ.491915.009 ТНП, М, ВП,ДП Лат 245 230 12,40
50 25 522-35.4076-02ИТШЛ.491915.015 -02ИЮКЛ.491915.009-01 П Лат 245 230 12,40
50 40 522-01.208 ВП, М Лат 285 250 17,00
50 40 522-01.372 П Лат 285 250 17,00
50 40 522-Е102 В, ВП, М, П Лат 361 250 2,30
60 10 522-01.339 П Лат 265 250 13,10
60 10 522-Е71 В, ВП, М, П Лат 308 250 18,25
60 16 522-Е251 В, ВП, М, П Лат 304 250 19,37
60 25 522-01.184 ВП, М Лат 270 250 18,86
60 25 522-01.348 П Лат 270 250 13,90
60 25 522-35.2106 ВП. М Лат 270 250 13,80
60 40 522-01.209 ВП, М Лат 325 290 21,50
60 40 522-01.373 П Лат 325 290 21,50
65 10 522-01.176 ТНП, М, ВП,ДТ Лат 275 290 17,20
65 10 522-01.340 П Лат 275 290 16,40
65 10 522-35.4077ИТШЛ.491925.020ИЮКЛ.491925.007 ТНП, М, ВП, ДТ Лат 285 290 18,60
65 10 522-35.4077-02ИТШЛ.491925.020-02ИЮКЛ.491925.007-01 П Лат 285 290 18,60
70 10 522-Е216 В, ВП, М, П Лат 327 290 21,80
70 25 522-01.185 ВП, М Лат 275 290 18,00
70 25 522-01.349 П Лат 275 290 18,00
70 40 522-01.210 ВП, М Лат 355 330 31,00
70 40 522-01.374 П Лат 355 330 31,00
80 10 522-01.177 ТНП, М, ВП, ДТ Лат 285 310 19,90
80 10 522-01.341 П Лат 280 310 19,10
80 10 522-35.4073-01ИТШЛ.491925.035-01 П Лат 390 350 41,60
80 10 522-Е43 В, ВП, М, П Лат 340 310 26,36
80 16 522-Е248 В, ВП, М, П Лат 335 310 27,30
80 25 522-01.186 ВП, М Лат 315 310 25,10
80 25 522-01.350 П Лат 315 310 25,70
80 40 522-01.211 ВП,М Лат 400 350 36,80
80 40 522-01.375 П Лат 400 350 36,80
80 40 522-35.4073ИТШЛ.491925.035 ТНП, М, ВП,ДТ Лат 390 350 41,60
100 10 522-01.342 П Лат 350 350 27,50
100 25 522-01.187 ВП, М Лат 400 350 35,00
100 25 522-01.351 П Лат 400 350 35,00
100 40 522-01.212 ВП, М Лат 445 400 54,40
100 40 522-01.376 П Лат 445 400 54,40
100 40 522-ЗM836 В, М, ВП, П Лат 435 400 58,30
125 10 522-01.179 ВП, М Лат 390 400 39,60
125 10 522-01.343 П Лат 390 400 39,60
125 10 522-Е190 В, ВП, М, П Лат 404 400 48,50
150 10 522-01.180 ТНП, М, ВП,ДТ Лат 445 480 52,20
150 10 522-01.344 П Лат 445 480 51,80
150 10 ИТШЛ.491925.021ИЮКЛ.491925.018 ТНП, М, ВП,ДТ Лат 450 480 70,20
150 10 522-35.4078-01ИТШЛ.491925.021 -01КЖЛ.491925.018-01 П Лат 450 480 70,20
150 16 522-ЗM873 ВП, П, В, М Лат 458 480 67,50
175 6 522-01.004 ВП, П, М Лат 463 550 68,77
175 6 522-01.181 ВП, М Лат 475 550 67,30
175 6 522-01.345 П Лат 475 550 67,30
175 10 522-35.249 ВП, П, М Лат 465 550 70,67
200 6 522-01.346 П Лат 520 600 92,00
200 6 522-35.4079ИТШЛ.491925.029 ТИП, М, ВП,ДТ Лат 530 600 121,00
200 6 522-ЗМ876 ВП, П, В, М Лат 514 600 94,60
250 6 522-01.183 ВП, М Лат 665 750 160,80
250 6 522-01.347 П Лат 665 750 160,80
50 6 522-35.481 КЩ Нж 235 230 12,93
50 25 522-35.241 Спец Нж 256 230 12,23
60 64 522-35.1021 К Нж 415 290 36,95
80 6 522-35.551 ВП Нж 320 310 26,80
150 40 522-35.983 ВМ Нж 555 480 96,90
150 64 522-35.1602 ВМ, П Нж 640 570 160,00
175 10 522-35.1343 Впит, К Нж 580 550 93,00
200 10 522-35.1106 ВП Нж 520 600 120,00
20 25 522-35.1308 ВМ Тн 186 150 3,00
32 25 522-35.1291 ВМ Тн 270 185 5,40
32 64 522-35.4145ИПЛТ.491915.008 ПВСм, П Тн 280 270 12,10
40 40 522-35.1209 ВМ Тн 325 230 9,70
50 25 522-35.968 ВМ Тн 310 230 8,60
70 10 522-35.1191 ВМ, М, Т Тн 340 290 12,30
80 25 522-35.1270 ВМ Тн 405 310 18,40
700 0,3 522-182.070 В, ДГ, ПНП Тн 1066 1440 444,00
Клапаны невозвратно-запорные с ручным управлением

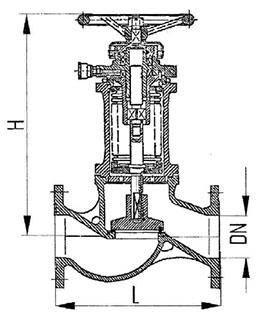

Клапан невозвратно-запорный фланцевый проходной сильфонный

Основные технические характеристики:

• Давление PN: 6, 10, 25, 64 кгс/см2

• Проводимая среда: вода пресная, вода питательная, дистиллят, бидистиллят, конденсат, масло, масло специальное, топливо, бензин, огнегасительная жидкость, хладон, жидкость гидропривода

• Материал: бронза, латунь, нержавеющая сталь, спецсплав

• Фланцы по ГОСТ 1536-76

DN, мм PN,кгс/см2 Обозначение Среда Материал Н, мм L, мм Масса,кг
125 6 522-35.950 ВП, М Бр 520 400 50,00
125 6 522-ЗM1123 ВП, М Бр 424 400 49,40
150 6 522-35.951 ВП, М Бр 540 480 64,00
150 6 522-ЗМ1122 ВП, М Бр 490 480 63,70
50 10 522-35.1710 М Лат 354 230 16,40
50 10 522-35.2305 М Лат 345 230 16,00
70 10 522-35.1674 ВП Лат 445 290 23,80
70 10 522-35.2307 ВП Лат 450 290 26,00
80 10 522-35.1596 Впит Лат 560 310 34,00
80 10 522-35.2153 Впит Лат 560 310 37,70
100 6 522-35.1387 ВП, М Лат 355 350 31,00
100 6 522-35.261 ВП, М Лат 342 350 34,30
100 10 522-35.2183 ВП, М Лат 655 350 48,00
125 10 522-35.2191 ВП, М Лат 579 400 74,93
150 10 522-35.1027 ВП, М Лат 540 480 68,50
150 10 522-35.1686 ВП Лат 890 480 85,79
150 10 522-35.2182 Впит, М Лат 700 480 83,30
32 10 522-35.2192 Спец Нж 310 185 13,00
32 10 522-35.605 Спец Нж 235 185 11,90
40 10 522-35.1536 Кт Нж 310 200 13,30
40 10 522-35.2308 Кт Нж 345 200 14,60
40 64 522-35.903 ВП Нж 385 230 23,70
40 64 522-35.904 ВП Нж 345 230 22,30
50 10 522-35.2186 Т, Спец Нж 345 230 16,20
50 10 522-35.627 Спец Нж 275 230 15,10
50 25 522-03.212ИТШЛ.491945.002 Бдист, Дист, ЖГ, Кт,ТДС, М Нж 370 240 25,00
50 25 522-03.216ИТШЛ.491945.003 Бе, ОГЖБФ-2, Т,ТТ-8В, Хл114В-2 Нж 370 240 25,00
50 25 522-35.3241 В, ОГЖБФ-2,Хл114В-2 Нж 320 240 24,00
50 64 522-03.099-1 Бдист, Дист, Кт,МБ-ЗВ Нж 500 250 37,00
50 64 522-03.208ИТШЛ.491945.001 Бдист, Дист, ЖГ, Кт,ТДС, М Нж 485 250 38,00
70 64 522-35.901 Кт Нж 625 340 66,00
80 6,5 522-35.606 Спец Нж 345 320 33,80
80 10 522-03.092 Бе,ДТ,Т Нж 417 320 41,00
80 10 522-03.096-1 Бдист, Дист, Кт,МБ-3В Нж 417 320 41,00
80 10 522-03.213ИТШЛ.491955.004 Бдист, Дист, ЖГ, Кт,тдс,м Нж 415 320 42,00
80 10 522-03.217ИТШЛ.491955.007 Бе, ОГЖБФ-2, Т,ТТ-8В, Хл114В-2 Нж 415 320 42,00
80 10 522-35.2113 Дист, Спец, Т Нж 560 320 45,00
80 10 522-35.3111 Дист Нж 398 320 42,50
80 64 522-03.209ИТШЛ.491955.001 Бдист, Дист, ЖГ, Кт,ТДС, М Нж 750 370 106,00
100 10 522-03.093 Бе, ДТ, Т Нж 520 360 56,00
100 10 522-03.214ИТШЛ.491955.005 Бдист, Дист, ЖГ, Кт,ТДС, М Нж 465 360 56,00
100 10 522-03.218ИТШЛ.491955.008 Бе, ОГЖБФ-2, Т,ТТ-8В, Хл114В-2 Нж 465 360 56,00
100 64 522-03.101-1 Бдист, Дист, Кт,МБ-ЗВ Нж 750 410 117,00
100 64 522-03.101-2 ММК-22, ММК-20,ЖПГВ, ЖФНГЖ-1,ММК-8, МЛЗ-МГ-2,МАМг-10 Нж 750 410 117,00
100 64 522-03.210ИТШЛ.491955.002 Бдист, Дист, ЖГ, Кт,ТДС, М Нж 750 410 120,00
100 64 522-35.1232 Впит Нж 825 420 120,70
100 64 522-35.2311 Дист Нж 820 420 112,50
125 10 522-35.600 Спец Нж 505 410 59,00
150 10 522-03.094 Бе, ДТ, Т Нж 544 480 88,00
150 10 522-03.215ИТШЛ.491955.006 Бдист, Дист, ЖГ, Кт,ТДС, М Нж 530 480 97,00
150 40 522-03.219ИТШЛ.491955.009 Бе, ОГЖБФ-2, Т,ТТ-8В, Хл114В-2 Нж 530 480 97,00
150 40 522-35.3031 ТТ-1, ТТ-2, ТТС-1 Нж 540 480 88,00
150 64 522-03.102-1 Бдист, Дист, Кт,МБ-3В Нж 1100 500 230,00
150 64 522-03.102-2 ММК-22, ММС-20,ЖПГВ, ЖФНГЖ-1,ММК-8, МЛЗ-МГ-2,МАМг-10 Нж 1100 500 230,00
150 64 522-03.211ИТШЛ.491955.003 Бдист, Дист, ЖГ, Кт,ТДС, М Нж 995 500 230,00
60 10 522-35.1211 ВП Тн 355 250 10,80
60 10 522-35.2074 МТ46, Дист Тн 445 250 16,70
70 10 522-35.1840 Дист Тн 405 290 22,60
70 10 522-35.2146 Дист Тн 450 290 17,90
Клапаны невозвратно-запорные с ручным управлением

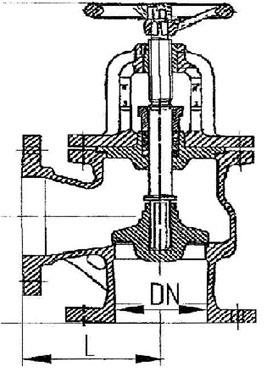

Клапан невозвратно-запорный фланцевый угловой

Основные технические характеристики:

• Давление PN: 1, 6, 10, 25, 40, 100, 400 кгс/см2

• Проводимая среда: вода морская с температурой от минус 2 до плюс 50 С, раствор хлористого кальция с температурой от минус 40 до плюс 500С, вода пресная с температурой до 100°С, воздух с температурой от минус 30°С до плюс 500С, топливо, масла, жидкости специальные с температурой до плюс 70°С

• Материал: бронза, латунь, спецсплав

• Фланцы по ГОСТ 1536-76, РД5.ИТШЛ.002-88, специальные

DN,мм PN,кгс/см2 Обозначение Среда Материал Н, мм L, мм Масса,кг
40 10 522-35.4150-02ИТШЛ.491915.017-02ИЮКЛ.491915.004 РрХК28%, ВМ Бр 250 90 11,30
40 25 522-35.4150ИТШЛ.491915.017 ВМ Бр 250 90 11,30
50 1 522-ЗM983 ВМ Бр 185 110 7,90
50 10 522-35.4153-02ИТШЛ.491915.011-02ИЮКЛ.491915.007 РрХК28%, ВМ Бр 295 90 16,00
50 25 522-35.4153ИТШЛ.491915.011 ВМ Бр 295 90 15,80
50 40 522-35.3753 ВМ, ВТ, В Бр 325 110 20,00
50 40 522-35.4249ИТШЛ.491915.010 ВМ Бр 341 110 27,50
65 10 522-35.4154ИТШЛ.491925.018 ВМ Бр 320 115 19,00
65 10 522-35.4154-02ИТШЛ.491925.018-02ИЮКЛ.491925.015 РрХК28%, ВМ Бр 320 115 16,00
70 1 522-ЗМ691 ВМ Бр 233 110 8,82
80 1 522-35.1042 ВМ Бр 225 125 14,08
80 1 522-ЗМ989 ВМ Бр 225 125 14,10
80 10 522-35.4170ИТШЛ.491925.022 ВМ Бр 379 125 26,00
80 10 522-35.4170-02ИТШЛ.491925.022-02ИЮКЛ.491925.011 РрХК28%, ВМ Бр 379 125 22,00
80 40 522-35.3754 В, ВТ, ВМ Бр 415 140 38,00
80 40 522-35.4250ИТШЛ.491925.036 ВМ Бр 288 140 37,00
100 1 522-35.1043 ВМ Бр 260 140 18,00
100 1 522-ЗМ1019 ВМ Бр 260 140 18,00
100 10 522-35.4171ИТШЛ.491925.023 ВМ Бр 399 150 32,00
100 10 522-35.4171-02ИТШЛ.491925.023-02ИЮКЛ.491925.013 РрХК28%, ВМ Бр 399 150 28,00
100 40 522-35.4251ИШ1Л.491925.037 ВМ Бр 305 165 53,50
125 10 522-35.4174ИТШЛ.491925.017 ВМ Бр 469 175 46,00
125 10 522-35.4174-02ИТШЛ.491925.017-02ИЮКЛ.491925.020 РрХК28%, ВМ Бр 469 175 42,00
150 10 522-35.4175ИТШЛ.491925.024 МТ, ВМ Бр 467 180 56,00
150 10 522-35.4175-02ИТШЛ.491925.024-02ИЮКЛ.491925.012 РрХК28%, ВМ Бр 467 180 52,00
200 1 522-35.004 ВМ Бр 442 225 60,20
200 6 522-35.4169ИТШЛ.491935.005 ВМ Бр 620 210 88,00
200 6 522-35.4169-01ИТШЛ.491935.005-01 ВМ Бр 620 210 88,00
200 б 522-35.4169-02ИТШЛ.491935.005-02ИЮКЛ.491925.016 РрХК28%, ВМ Бр 620 210 88,00
250 1 522-ЗМ972 ВМ Бр 485 270 93,40
250 6 522-35.4287ИТШЛ.491935.003 ВМ Бр 720 270 160,00
250 6 522-35.4287-01ИТШЛ.491935.003-01ИЮКЛ.491935.002 РрХК28%, ВМ Бр 720 270 160,00
300 1 522-ЗM1239 ВМ Бр 640 280 154,00
300 10 522-35.4288ИТШЛ.491935.004 ВМ Бр 839 290 225,00
300 10 522-35.4288-01ИТШЛ.491935.004-01ИЮКЛ.491935.003 РрХК28%, ВМ Бр 839 290 225,00
50 1 УН522-ЗМ347 ВП Лат 185 110 5,85
70 1 522-ЗМ287 ВП Лат 233 110 8,62
80 40 522-35.4250-02ИТШЛ.491925.036-02 В Лат 288 140 39,00
150 10 522-35.4212ИПЛТ.491925.008 ВП, Кт, МТ46 Лат 380 180 51,00
200 10 522-35.4213ИПЛТ.491925.009 ВП, Кт, МТ46 Лат 645 210 102,00
80 400 522-35.3690 ЖВПС, ЖПГВ,10,МАУ ,МАУП,ЖФНГЖ-1 ,МАМг-МГМ-50И, МИС-20,Минд, Мтр,ММВП Нж 548 115 85,00
50 10 522-182.168 ВМ Тн 241 102 4,00
50 40 522-35.4039 ВМ Тн 400 110 18,60
50 40 522-35.4254ИПЛТ.491915.005 ВМ Тн 290 110 13,50
50 40 522-35.4254-01ИПЛТ.491915.005-01 ВП, ВМ Тн 290 110 13,50
50 100 522-35.3279ИПЛТ.491915.004 Впит, ВМ, ДТ,МТ46 Тн 440 145 31,50
50 100 522-35.3279-02ИПЛТ.491915.004-02 Впит, ММК-22,МТ46 Тн 440 145 31,50
65 10 522-182.169 ВМ Тн 285 117 5,00
80 1 522-35.1252 ВМ Тн 256 125 9,20
80 10 522-182.170 ВМ Тн 285 115 5,50
80 40 522-35.4255ИПЛТ.491925.012 ВМ Тн 359 140 23,00
100 10 522-182.172 ВМ Тн 329 129 8,10
100 40 522-35.4090 ВМ Тн 541 165 43,00
100 40 522-35.4256ИПЛТ.491925.013 ВМ Тн 410 165 33,50
Клапаны невозвратно-запорные с ручным управлением

Клапан невозвратно-запорный фланцевый угловой Сальниковый

Основные технические характеристики:

• Давление PN: 1; 2,5; 6; 10; 25; 30; 32; 40 кгс/см2

• Проводимая среда; вода морская с температурой от минус 2 до плюс 50°С, раствор хлористого кальция 28% с температурой от минус 40 до плюс 50°С, вода пресная, масла, темные нефтепродукты и дизельное топливо с температурой от 0 до плюс 100° С, пар и пароконденсатная смесь, конденсат с с температурой до плюс 250° С, воздух с температурой от минус 30 до плюс 50° С

• Материал: бронза, латунь, нержавеющая сталь, спецсплав

• Фланцы по ГОСТ 1536-76, специальные

DN,мм PN,кгс/см2 Обозначение Среда Материал H,мм H1,мм L, мм Масса,кг
25 25 522-01.238 ВМ Бр 250 80 80 5,30
25 40 522-01.263 ВМ Бр 285 90 85 7,10
32 10 522-03.201 РрХК28%,ВМ Бр 265 85 85 6,50
32 40 522-01.264 ВМ Бр 300 100 90 8,50
40 10 522-03.202 ВМ, РрХК Бр 295 90 90 8,40
40 10 522-35.4202ИТШЛ.491915.012 ВМ Бр 283 90 90 8,50
40 10 522-35.4202-01ИТШЛ.491915.012-01 ПКСм, П Бр 283 90 90 8,50
40 25 522-03.202-01 ВМ Бр 295 90 90 8,60
40 25 522-35.1039 ВМ Бр 293 90 90 8,10
40 25 522-ЗМ1119 ВМ Бр 293 90 90 8,40
40 40 522-01.265 ВМ Бр 345 115 105 12,60
40 40 522-35.1574 ВМ Бр 350 115 105 13,00
50 32 522-ЗМ1120 ВМ Бр 325 95 95 11,10
50 40 522-35.1136 ВМ, М Бр 385 120 110 17,10
50 40 522-35.3776 ВМ, ВТ Бр 380 120 110 18,00
60 10 522-01.242 ВМ Бр 335 105 105 12,60
60 25 522-01.251 ВМ Бр 345 105 105 13,50
60 25 522-ЗM1130 ВМ Бр 336 105 105 13,70
60 30 522-35.019 ВМ Бр 336 105 105 13,73
60 40 522-01.267 ВМ Бр 420 125 115 21,70
60 40 522-35.1571 ВМ Бр 420 125 115 23,20
60 40 522-35.1702 ВМ Бр 470 125 115 22,60
65 10 522-35.4201ИТШЛ.491925.041 ВМ Бр 360 115 115 16,50
65 40 522-01.268 ВМ Бр 450 125 125 28,70
70 10 522-35.1036 ВМ Бр 395 115 115 17,30
70 25 522-01.252 ВМ Бр 365 115 115 16,00
80 25 522-01.253 ВМ Бр 405 125 125 23,70
80 40 522-35.3777 ВМ, ВТ Бр 495 130 140 37,00
100 6 522-35.4206ИТШЛ.491925.040 ВМ Бр 435 150 135 35,40
100 10 522-03.197-02 ВМ Бр 430 135 150 27,90
100 10 522-35.1037 ВМ Бр 426 135 150 23,80
100 25 522-01.254 ВМ Бр 495 135 150 33,00
100 30 522-35.024 ВМ Бр 484 135 150 33,00
100 40 522-01.270 ВМ Бр 550 145 165 50,80
100 40 522-35.3778 ВМ Бр 550 145 165 53,50
100 40 522-35.1163 ВМ Бр 545 145 165 47,60
125 10 522-ЗМ844 ВМ Бр 525 200 200 43,50
150 6 522-35.4199ИТШЛ.491925.039 ВМ Бр 489 160 180 51,00
150 32 522-35.157 ВМ Бр 740 200 200 109,00
175 6 522-01.248 ВМ Бр 575 175 195 58,60
200 6 522-35.544 ВМ Бр 620 185 210 75,00
250 2,5 522-35.385 ВМ Бр 700 242 270 105,00
250 2,5 522-35.388 ВМ Бр 717 242 270 110,00
250 4 522-35.192 ВМ Бр 680 213 270 106,80
250 6 522-35.045 ВМ Бр 760 225 270 113,40
250 6 522-35.175 Кт Бр 1010 250 260 181,40
250 6 522-35.4203-01ИТШЛ.491935.010-01 ВМ Бр 715 225 270 160,00
250 10 522-35.224 ВМ Бр 715 213 270 123,40
250 32 522-35.2117 ВМ Бр 815 280 275 226,00
300 1 522-ЗМ684 ВМ Бр 825 270 280 175,42
300 6 522-35.4200-01ИТШЛ.491935.009-01 ПКСм, П Бр 838 270 313 240,00
300 10 522-03.200 ВМ, РрХК Бр 870 314 290 229,60
300 10 522-35.196 ВМ Бр 856 314 290 227,00
25 25 522-01.188 ВП, М Лат 250 80 80 5,30
25 25 522-01.352 П Лат 250 80 80 5,30
25 40 522-01.213 ВП, М Лат 285 90 85 7,10
25 40 522-01.377 П Лат 285 90 85 7,10
32 25 522-01.189 ВП, М Лат 260 85 85 5,90
32 25 522-01.353 П Лат 260 85 85 5,90
32 40 522-01.214 ВП, М Лат 300 100 90 8,20
32 40 522-01.378 П Лат 300 100 90 8,20
40 25 522-01.190 ВП, М Лат 295 90 90 8,00
40 25 522-01.354 П Лат 295 90 90 8,00
40 30 522-35.023 ВП Лат 293 90 90 8,14
40 40 522-01.215 ВП, М Лат 345 115 105 12,00
40 40 522-01.379 П Лат 345 115 105 12,00
50 10 522-Е49 ВП, М, В, П Лат 379 115 115 12,00
50 25 522-01.355 П Лат 320 95 95 10,20
50 25 522-35.4080ИТШЛ.491915.013ИЮКЛ.491915.008 ТНП, М,ДТ, ВП Лат 315 95 95 11,60
50 40 522-01.216 ВП, М Лат 380 120 110 16,00
50 40 522-01.380 П Лат 380 120 110 16,00
60 10 522-01.192 ВП, М Лат 335 105 105 12,20
60 10 522-01.356 П Лат 335 105 105 12,20
60 25 522-01.201 ВП, М Лат 345 105 105 12,70
60 25 522-01.365 П Лат 342 105 105 12,80
60 40 522-01.217 ВП, М Лат 420 125 115 21,20
60 40 522-01.381 П Лат 430 125 115 21,20
65 10 522-01.193 ВП, М Лат 360 115 115 15,00
65 10 522-01.357 П Лат 360 115 115 15,00
70 10 522-Е217 В, ВП, П, М Лат 436 145 145 19,80
70 25 522-01.202 ВП, М Лат 365 115 115 15,60
70 25 522-01.366 П Лат 365 115 115 15,60
70 25 522-ЗМ27 ВП, М,В, П Лат 400 115 115 18,50
70 40 522-01.218 ВП, М Лат 450 125 125 28,00
70 40 522-01.382 П Лат 450 125 125 28,00
80 10 522-01.194 ТНП, М,ДТ, ВП Лат 370 125 125 19,50
80 10 522-01.358 П Лат 370 125 125 18,70
80 10 522-35.4074ИТШЛ.491925.019ИКЖЛ.491925.009 ТНП, М,ДТ, ВП Лат 370 125 125 24,50
80 10 522-35.4074-03ИТШЛ.491925.019-03ИЮКЛ.491925.009-01 П Лат 370 125 125 24,50
80 25 522-01.203 ВП, М Лат 405 125 125 23,20
80 25 522-01.367 П Лат 405 125 125 23,20
80 40 522-01.219 ВП, М Лат 495 130 140 33,10
80 40 522-01.383 П Лат 495 130 140 33,10
100 10 522-01.195 ВП, М Лат 435 135 150 25,00
100 10 522-01.359 П Лат 435 135 150 25,00
100 25 522-01.204 ВП, М Лат 495 135 150 32,60
100 25 522-01.368 П Лат 495 135 150 32,60
100 40 522-01.220 ВП, М Лат 550 145 165 49,50
100 40 522-01.384 П Лат 550 145 165 49,50
125 10 522-01.196 ВП, М Лат 490 155 175 34,30
125 10 522-01.360 П Лат 490 155 175 34,30
150 10 522-01.197 ВП, М Лат 540 160 180 43,80
150 10 522-01.361 П Лат 540 160 180 43,80
175 б 522-01.198 ВП, М Лат 575 175 195 57,40
175 6 522-01.362 П Лат 575 175 195 57,40
200 6 522-01.199 ВП, М Лат 625 185 210 76,30
200 6 522-01.363 П Лат 625 185 210 76,30
250 6 522-01.200 ВП, М Лат 800 225 270 126,80
250 6 522-01.364 П Лат 800 225 270 126,80
250 32 522-35.452 Кт Лат 970 500 340 295,00
300 1 522-Е252 ВМ Лат 825 270 280 163,00
325 2,5 522-Е281 В Лат 915 355 290 208,50
32 30 522-35.478 ПВК Нж 295 100 110 7,00
50 6 522-35.442 ПВК Нж 325 105 125 9,63
50 40 522-35.979 ВМ Нж 380 120 110 14,50
80 6 522-35.564 ПВК Нж 315 135 130 18,50
80 30 522-35.171 АК, ВМ Нж 424 125 125 25,30
150 64 522-35.1601 ВМ, П Нж 1025 385 285 157,00
50 40 522-35.936 ВМ Тн 485 120 110 15,00
60 40 522-35.1934 ВМ Тн 480 125 115 16,00
70 10 522-35.1258 ВМ Тн 425 115 115 10,90
125 40 522-35.1828 ВМ Тн 820 170 200 79,50
175 64 522-35.971 ВП Тн 634 233 270 92,50
Клапаны невозвратно-запорные с ручным управлением

Клапан невозвратно-запорный фланцевый угловой сильфонный

Основные технические характеристики:

• Давление PN: 6, 10, 16, 25, 40, 64 кгс/см2

• Проводимая среда: вода питательная, вода пресная, топливо, бензин, хладон, огнегасительная жидкость, масло, конденсат, пар

• Материал: латунь, нержавеющая сталь, спецсплав

• Фланцы по ГОСТ 1536-76, специальные

DN, мм PN,кгс/см2 Обозначение Среда Материал H,мм H1,мм L,мм Масса,кг
125 10 522-35.1581 Впит Лат 835 155 175 69,80
125 10 522-35.2168 Впит Лат 790 155 175 76,00
150 6 522-35.1028 ВП, М Лат 625 160 180 59,00
150 10 522-35.1584 Впит Лат 865 160 180 82,60
150 16 522-35.1705 М Лат 985 160 180 82,00
150 16 522-35.2329 М Лат 800 160 180 88,00
50 64 522-35.1228 Впит Нж 565 120 120 29,50
60 64 522-35.1233 Впит Нж 580 125 130 40,70
70 64 522-35.1664 Впит Нж 710 130 160 61,80
80 25 522-03.220ИТШЛ.491955.010 Бе, ОГЖБФ-2,Т,Хл114В-2 Нж 510 130 140 41,00
80 64 522-35.1563 Впит Нж 820 140 165 79,30
100 6 522-35.1284 Кт, П Нж 675 135 150 38,40
100 10 522-35.2124 Кт, П Нж 745 135 150 46,00
100 25 522-03.221ИТШЛ.491955.011 Бе, ОГЖБФ-2,Т, Хл114В-2 Нж 590 140 155 59,00
100 40 522-35.1821 ТТ-1, ТТ-2,ТТС-1 Нж 975 250 175 103,00
60 10 522-35.1090 ВП Тн 435 105 105 9,52
60 10 522-35.2082 ВП, М Тн 515 105 105 14,85
70 64 522-35.1084 ВП, П Тн 630 130 160 38,80
100 10 522-35.2076 Дист, МТ46 Тн 736 135 150 37,00
100 10 522-35.939 ВП Тн 475 135 150 20,00

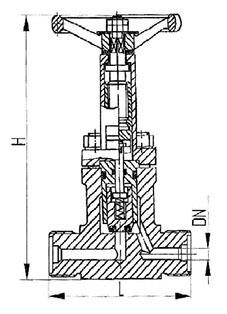

Клапаны невозвратно-запорные с ручным управлением

Клапан невозвратно-запорный штуцерный проходной

Основные технические характеристики:

• Давление PN 100 кгс/см2

• Проводимая среда: вода пресная с температурой от 0 до плюс 50°С, воздух с температурой от минус 30 до плюс 50°С, масло, нефтепродукты с температурой от минус 10 до плюс 70°С

• Материал бронза

• Штуцеры по ГОСТ 2822-78

DN, мм Обозначение Среда H,мм H1,мм L, мм Масса, кг
10 522-01.497-01ИТШЛ.491911.006-01 ВП, НП, М 118 18 90 1,10
10 522-01.497-02ИТШЛ.491911.006-02 В 118 18 90 1,10
10 522-35.4056ИПЛТ.491911.003 В 118 18 90 1,10
10 522-35.4056-01ИПЛТ.491911.003-01 НП, ВП, М 118 18 90 1,10
10 522-35.4056-02ИПЛТ.491911.003-02 В 118 18 90 1,10
15 522-01.498ИТШЛ.491911.007 В 150 25 116 1,80
15 522-01.498-01ИТШЛ.491911.007-01 НП, ВП, М 150 25 116 1,80
15 522-35.4057ИПЛТ.491911.006 В 150 25 116 1,80
15 522-35.4057-01ИПЛТ.491911.006-01 ВП, НП, М 150 25 116 1,80
20 522-01.498-02ИТШЛ.491911.007-02 В 153 28 116 1,90
20 522-01.498-03ИТШЛ.491911.007-03 НП, ВП, М 153 28 116 1,90
20 522-35.4058ИПЛТ.491911.005 В 153 28 116 1,90
20 522-35.4058-01ИПЛТ.491911.005-01 ВП, НП, М 153 28 116 1,90
25 522-01.498-04ИТШЛ.491911.007-04 В 173 35 136 3,10
25 522-01.498-05ИТШЛ.491911.007-05 НП, ВП. М 173 35 136 3,10
25 522-35.4059ИПЛТ.491911.007 ВП, НП, М 173 35 136 3,10
32 522-01.498-06ИТШЛ.491911.007-06 В 192 42 148 3,70
32 522-01.498-07ИТШЛ.491911.007-07 ВП, НП, М 192 42 148 3,70
32 522-35.4060ИПЛТ.491911.004 В 192 42 148 3,70
32 522-35.4060-01ИПЛТ.491911.004-01 НП, ВП, М 192 42 148 3,70
Клапаны невозвратно-запорные с ручным управлением

Клапан невозвратно-запорный штуцерный проходной

Основные технические характеристики:

• Давление PN 400 кгс/см2

• Проводимая среда: воздух неосушенный, воздух осушенный

• Материал бронза

• Штуцеры по ОСТ5.5307-76

DN, мм Обозначение Н, мм L, мм Масса, кг
10 522-35.3927ИТШЛ.491911.009 230 125 4,70
Клапаны невозвратно-запорные с ручным управлением

Клапан невозвратно-запорный штуцерный проходной сальниковый

Основные технические характеристики:

• Давление PN: 8, 25, 30, 40, 64, 100 кгс/см2

• Проводимая среда: вода морская и пресная с

температурой от 0 до плюс 50 °С, пар и конденсат с температурой до плюс 250 0 С, воздух с температурой от минус 30 до плюс 50° С, масло с температурой от минус 10 до плюс 70°С, нефть, вода питательная

• Материал: бронза, латунь, спецсплав

• Штуцеры по ГОСТ 2822-78, ГОСТ 5890-78,

ОН9-192-60

DN,мм PN,кгс/см2 Обозначение Среда Материал H,мм H1,мм L, мм Масса,кг
10 25 522-35.1069 ВМ Бр 133 16 94 1,06
10 40 522-01.479-01 ВП, П, М Бр 140 18 94 1,50
10 40 522-01.480-01 ВМ Бр 140 18 94 1,50
10 40 522-35.1051 П, М, ВП Бр 133 16 94 1,03
10 40 522-35.826 ВМ Бр 133 16 94 1,03
15 25 522-35.1071 ВМ Бр 143 25 110 1,50
15 25 522-ЗМ777 ВМ Бр 143 25 110 1,74
15 40 522-01.479-03 ВП, П, М Бр 164 27 120 2,50
15 40 522-01.480-03 ВМ Бр 164 27 120 2,70
15 40 522-Е30 ВП, П, М, В Бр 140 27 110 1,67
20 25 522-35.1072 ВМ Бр 153 32 116 1,90
20 25 522-ЗМ778 ВМ Бр 153 32 116 2,21
20 40 522-01.479-05 ВП, М, П Бр 205 32 134 4,10
20 40 522-01.480-05 ВМ Бр 205 32 134 4,00
20 40 522-35.1053 ВМ, П, М Бр 153 32 116 1,79
20 40 522-35.829 ВМ Бр 153 32 116 1,79
20 40 522-Е31 ВП, П, В, М Бр 150 33 110 2,26
25 25 522-35.1074 ВМ Бр 167 37 130 2,77
25 25 522-ЗМ779 ВМ Бр 167 37 130 3,00
25 40 522-01.479-07 ВП, М, П Бр 205 38 134 4,70
25 40 522-01.480-06 В Бр 205 38 134 4,75
25 40 522-01.480-07 ВМ Бр 205 38 134 4,75
25 40 522-03.080 ВПЭм, ВП Бр 180 38 140 3,30
25 40 522-35.1052 ВП, ВМ, П, М,В Бр 167 37 130 2,58
25 40 522-Е32 ВП, П, В, М Бр 162 38 120 3,00
32 40 522-01.395 ВМ Бр 246 46 140 4,73
10 25 522-35.1065 В, ВП, П, М Лат 133 16 94 0,96
10 40 522-01.479 ВП, П, М Лат 140 18 94 1,50
10 40 522-01.501ИТШЛ.491911.008 ВП, П, НП, Кт Лат 120 18 90 1,20
15 25 522-35.1066 В, ВП, П, М Лат 143 25 110 1,65
15 40 522-01.479-02 ВП, П, М Лат 164 27 120 2,60
15 40 522-01.501-01ИТШЛ.491911.008-01 ВП, П, НП, Кт Лат 145 25 116 1,90
15 40 522-35.827 В, П, М Лат 143 25 110 1,60
15 40 522-ЗМ12 ВП, П, В, М Лат 143 25 170 1,70
15 100 522-35.096 ВП, П Лат 162 25 110 2,11
20 25 522-35.1067 В, ВП, П, М Лат 153 32 116 2,10
20 40 522-01.479-04 ВП, П, М Лат 205 32 134 4,20
20 40 522-01.501-02ИТШЛ.491911.008-02 ВП, П, НП, Кт Лат 145 28 116 2,00
25 25 522-35.1068 В, ВП, П, М Лат 167 37 130 3,04
25 40 522-01.479-06 ВП, П, М Лат 205 38 134 4,80
25 40 522-01.502ИТШЛ.491911.015 ВП, П, НП, Кт Лат 160 35 136 2,90
25 40 522-35.828 В, ВП, М Лат 167 37 130 2,74
32 40 522-01.460 ВП, П, М Лат 246 46 140 4,75
32 40 522-01.502-01ИТШЛ.491911.015-01 ВП, П, НП, Кт Лат 170 42 148 3,50
10 25 522-35.375 П Нж 198 27 152 3,00
10 30 522-35.819 АК, ВП Нж 145 18 94 1,40
20 40 522-ЗМ1171 В, П, Н Нж 152 32 116 2,01
25 8 522-35.622 Спец Нж 175 37 130 3,31
25 25 522-ЗМ1170 В, П, Н, М Нж 167 37 130 2,74
25 40 522-35.345 Спец Нж 188 37 130 3,72
32 64 522-35.1652 Впит Нж 225 46 140 5,60
10 64 522-35.1303 ВМ Тн 142 18 94 1,06
20 64 522-35.1278 ВМ Тн 165 32 116 1,66
25 64 522-35.1300 ВМ Тн 191 37 130 2,45
Полный цикл производства: от подготовки заявки до поставки изделия на площадку и отладка

Полный цикл производства: от подготовки заявки до поставки изделия на площадку и отладка.

Выгодные условия сотрудничества для постоянных клиентов и новых заказчиков

Выгодные условия сотрудничества для постоянных клиентов и новых заказчиков.

Индивидуальный подход к заказам и пожеланиям каждого клиента

Индивидуальный подход к заказам и пожеланиям каждого клиента.

Завод укомплектован новым современным оборудованием для обработки металлов.

Завод укомплектован новым современным оборудованием для обработки металлов.

Огромный ассортимент производимой продукции и предлагаемых услуг в области обработки металлов, сборки и монтажа.

Огромный ассортимент производимой продукции и предлагаемых услуг в области обработки металлов, сборки и монтажа.

Имеется лицензия ФСБ РФ на производство работ, составляющих государственную тайну

Имеется лицензия ФСБ РФ на производство работ, составляющих государственную тайну.

Контроль качества. Оборудование и персонал аттестованы и сертифицированы в соответствий с необходимыми требованиями для всех имеющихся процессов производства

Контроль качества. Оборудование и персонал аттестованы и сертифицированы в соответствий с необходимыми требованиями для всех имеющихся процессов производства.

Исследования, подтверждающие заявленное качество металлов, способы обработки и допуски, которые задекларированы компанией

Исследования, подтверждающие заявленное качество металлов, способы обработки и допуски, которые задекларированы компанией.

Лицензия 1
Лицензия 2
Лицензия 3-1
Лицензия 3-2
Лицензия 4-1
Лицензия 4-2
Сертификат 1
Сертификат 2-1
Сертификат 2-2
Сертификат 3


Орион Гидроремонт-ВКК СНСЗ СевМаш Гороховецкий завод ВКМ Балтийский завод Судостроение ПромПутьСнабжение Интеграл ЗиК Дальневосточный завод Звезда Центр технологии судостроения и судоремонта Центр судоремонта Звездочка Владимирский завод металлоизделий Обуховский завод Технопром Гидромонтаж завод БуревестникТКС Заволжский завод гусеничных тягачей
Задать вопрос
Задать вопрос
Заказать обратный звонок
Заказать звонок

Обратная связь

Закрыть
