Коробки клапанные с ручным управлением

Коробки клапанные с ручным управлением

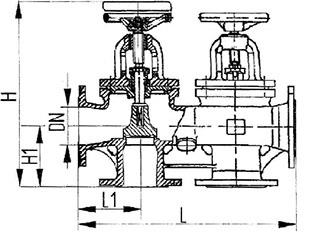

Коробка двухклапанная запорная фланцевая с мягким уплотнением запорного органа сальниковая

Основные технические характеристики:

• Давление PN: 6, 40 кгс/см2

• Проводимая среда вода морская с температурой от минус 2 до плюс 50°С

• Материал бронза

• Фланцы по ГОСТ 1536-76

DN,мм PN,кгс/см2 Обозначение Н, мм H1, мм L, мм L1, мм Масса, кг
50 6 526-03.157ИТШЛ.491215.008ИЮКЛ.491215.004 320 95 360 95 30,00
50 40 526-35.326ИПЛТ.491215.010 380 120 410 110 41,50
80 6 526-03.158ИТШЛ.491225.006ИЮКЛ.491225.007 390 125 450 125 47,60
100 6 526-03.159ИТШЛ.491225.007ИЮКЛ.491225.008 435 135 525 150 64,30
125 6 526-03.160 495 155 600 175 82,60
125 6 526-35.342ИПЛТ.491225.007 495 155 600 175 82,00
150 6 526-03.161ИТШЛ.491225.008ИЮКЛ.491225.009 540 160 645 180 119,60
Коробки клапанные с ручным управлением

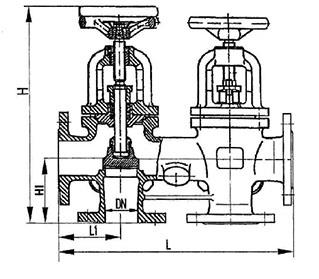

Коробка двухклапанная запорная фланцевая с уплотнением запорного органа металл по металлу сальниковая

Основные технические характеристики:

• Давление PN: 6, 25, 30, 32, 40 кгс/см2

• Проводимая среда: вода морская с температурой от минус 2 до плюс 50°С, вода пресная, масло с температурой от 0 до плюс 100°С, пар с температурой до плюс 250°С

• Материал: бронза, латунь

• Фланцы по ГОСТ 1536-76

DN, мм PN,кгс/см2 Обозначение Среда Материал H,мм H1,мм L,мм L1,мм Масса,кг
50 6 526-03.077 ВМ Бр 320 95 360 95 24,70
50 6 526-03.101ИТШЛ.491215.006ИЮКЛ.491215.005 ВП, М Бр 320 95 360 95 27,50
50 6 526-35.340ИПЛТ.491215.002 ВП, М Бр 320 95 360 95 27,50
50 6 УН526-ЗМ44 ВМ Бр 320 95 360 95 22,98
50 30 526-35.025 ВМ Бр 324 95 375 110 27,40
50 40 526-35.203 ВМ Бр 385 120 410 110 37,50
70 6 526-03.078 ВМ Бр 360 115 400 110 35,00
70 6 526-ЗМ102 ВМ Бр 338 115 400 110 32,50.
80 6 526-03.079 ВМ Бр 370 125 450 125 41,20
80 6 526-03.103ИТШЛ.491225.002ИЮКЛ.491225.010 ВП, М Бр 380 125 450 125 43,00
80 6 526-35.341ИПЛТ.491225.006 ВП, М Бр 380 125 450 125 41,30
80 6 УН526-ЗМ45 ВМ Бр 394 125 450 125 42,80
80 25 526-ЗМ74 ВМ Бр 415 125 470 125 53,10
80 32 526-35.037 ВМ Бр 420 125 470 125 55,60
100 6 526-03.080 ВМ Бр 435 135 525 150 55,10
100 6 526-03.104ИТШЛ.491225.003ИЮКЛ.491225.011 ВП, М Бр 440 135 525 150 55,90
100 6 526-35.078 ВП Бр 425 140 525 150 56,10
100 30 526-35.015 ВМ Бр 420 125 470 125 58,20
100 32 526-35.050 ВМ Бр 565 140 525 150 71,30
100 40 526-35.208 ВМ Бр 580 120 555 165 85,60
100 40 526-35.234 ВМ Бр 610 145 590 165 93,80
125 6 526-03.081 ВМ Бр 495 155 600 175 82,30
125 6 526-ЗМ127 ВМ Бр 477 155 600 175 82,50
150 6 526-03.082 ВМ Бр 540 160 645 180 115,20
50 6 526-03.125 П Лат 320 95 360 95 24,30
50 6 УН526-ЗМ1 ВП, М,П Лат 320 95 360 95 28,80
70 6 526-03.102 ВП, М Лат 360 115 400 110 34,00
70 6 526-03.126 П Лат 360 115 400 110 34,00
80 6 526-03.127 П Лат 370 125 450 125 35,70
80 6 УН526-ЗМ8 ВП, М,П Лат 394 125 450 125 41,20
80 25 526-ЗМ22 ВП, М,П Лат 415 125 470 125 51,10
100 6 526-03.128 П Лат 435 135 525 150 50,40
100 6 526-35.063 ВП Лат 426 140 525 150 64,10
125 6 526-03.105 ВП, М Лат 495 155 600 175 70,70
125 6 526-03.129 П Лат 495 155 600 175 70,70
150 6 526-03.106 ВП, М Лат 540 160 645 180 112,00
150 6 526-03.130 П Лат 540 160 645 180 112,00
Коробки клапанные с ручным управлением

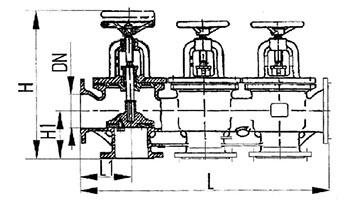

Коробка трехклапанная запорная фланцевая с мягким уплотнением запорного органа сальниковая

Основные технические характеристики:

• Давление PN 6 кгс/см2

• Проводимая среда вода морская с температурой от минус 2 до плюс 50°С

• Материал бронза

• Фланцы по ГОСТ 1536-76

DN, мм Обозначение Н, мм H1, мм L, мм L1, мм Масса, кг
50 526-03.166ИТШЛ.491215.009ИЮКЛ.491215.006 320 95 535 95 41,00
80 526-03.167ИТШЛ.491225.009ИЮКЛ.491225.012 390 125 690 125 68,00
100 526-03.168ИТШЛ.491225.010ИЮКЛ.491225.013 435 135 750 150 90,50
125 526-03.169 495 155 850 175 118,40
Коробки клапанные с ручным управлением

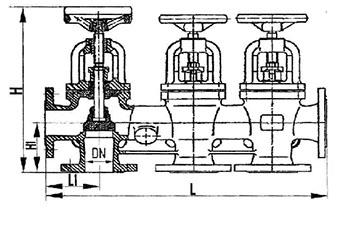

Коробка трехклапанная запорная фланцевая с уплотнением запорного органа металл по металлу

сальниковая

Основные технические характеристики:

• Давление PN: 6, 30, 40 кгс/см2

• Проводимая среда: вода морская с температурой от минус 2 до плюс 50°С, вода пресная, масло, нефтепродукты с температурой от 0 до плюс 100°С, пар с температурой до плюс 250°С

• Материал: бронза, латунь

• Фланцы по ГОСТ 1536-76

DN, мм PN,кгс/см2 Среда Материал H,мм H1,мм L, мм L1,мм Масса, кг
50 6 ВМ Бр 320 95 530 95 34,60
50 6 ВП, М Бр 320 135 530 95 38,00
50 6 ВМ Бр 320 95 590 95 38,40
50 40 ВМ Бр 385 120 600 190 50,60
70 6 ВМ Бр 360 115 580 110 48,30
80 6 ВМ Бр 370 125 690 125 58,80
80 6 ВП,М Бр 380 125 690 125 62,00
80 6 ВМ Бр 394 125 690 125 59,70
100 6 ВМ Бр 435 135 750 150 87,30
100 6 ВП,М Бр 440 135 750 150 89,80
100 6 ВМ Бр 425 140 750 150 79,00
100 30 ВМ Бр 495 140 690 125 92,10
100 30 ВМ Бр 565 140 750 150 107,30
100 30 ВМ Бр 585 145 820 165 126,80
100 40 ВМ Бр 525 120 780 165 117,00
125 6 ВМ Бр 495 155 850 175 150,00
125 6 ВМ Бр 475 155 850 175 121,71
150 6 ВМ Бр 515 160 930 180 151,30
40 6 ВП Лат 275 90 540 90 29,70
50 6 П Лат 320 95 530 95 33,50
50 6 ВП, П,М Лат 320 95 460 95 36,00
70 6 ВП, М Лат 360 115 580 110 47,20
70 6 П Лат 360 115 580 110 47,20
70 6 М, Н Лат 338 115 580 110 42,00
80 6 П Лат 370 125 690 125 53,30
80 6 ВП, М,П Лат 394 125 690 125 56,80
100 6 П Лат 435 135 750 150 75,30
100 6 ВП Лат 506 140 750 150 70,60
125 6 ВП, М Лат 495 155 850 175 101,70
125 6 П Лат 495 155 850 175 101,70
125 6 Н Лат 480 155 850 175 118,10
150 6 ВП, М Лат 540 160 930 180 151,50
150 6 П Лат 540 160 930 180 151,50
Коробки клапанные с ручным управлением

Коробка двухклапанная невозвратно-запорная фланцевая с мягким уплотнением запорного органа

сальниковая

Основные технические характеристики:

• Давление PN 6 кгс/см2

• Проводимая среда вода морская с температурой от минус 2 до плюс 50°С

• Материал бронза

• Фланцы по ГОСТ 1536-76

DN, мм Обозначение Н, мм H1, мм L, мм L1, мм Масса, кг
50 526-03.162ИТШЛ.491915.001ИЮКЛ.491915.001 320 95 360 95 28,60
50 526-35.344ИПЛТ.491915.001 320 95 360 95 28,60
80 526-03.163ИТШЛ.491925.001ИЮКЛ.491925.001 390 125 450 125 47,20
80 526-35.345ИПЛТ.491925.002 390 125 450 125 47,20
100 526-03.164ИТШЛ.491925.002ИЮКЛ.491925.002 435 135 525 150 64,30
100 526-35.348ИПЛТ.491925.003 435 135 525 150 64,00
150 526-03.165ИТШЛ.491925.003ИЮКЛ.491925.003 540 160 645 180 120,00
Коробки клапанные с ручным управлением

Коробка двухклапанная невозвратно-запорная фланцевая е уплотнением запорного органа металл по металлу сальниковая

Основные технические характеристики:

• Давление PN 6 кгс/см2

• Проводимая среда: вода морская с температурой от минус 2 до плюс 50°С, вода пресная, масло с температурой от 0 до плюс 100°С, пар с температурой до плюс 250°С

• Материал: бронза, латунь

• Фланцы по ГОСТ 1536-76

DN,мм Обозначение Среда Материал H,мм H1,мм L, мм L1, мм Масса,кг
50 526-03.089 ВМ Бр 320 95 360 95 25,50
50 УН526-ЗМ48 ВМ Бр 320 95 360 95 22,85
70 526-03.090 ВМ Бр 360 115 400 110 35,50
70 526-ЗМ52 ВМ Бр 339 115 400 110 33,14
80 526-03.091 ВМ Бр 370 125 450 125 42,00
80 УН526-ЗМ49 ВМ Бр 394 125 450 125 43,10
100 526-03.092 ВМ Бр 435 135 525 150 55,50
100 526-ЗM83 ВМ Бр 506 140 525 150 56,20
125 526-03.093 ВМ Бр 495 155 600 175 73,00
125 526-35.086 ВМ Бр 475 155 600 175 82,64
150 526-03.094 ВМ Бр 540 160 645 180 120,70
50 526-03.113 ВП, М Лат 320 95 360 95 24,00
50 526-03.137 П Лат 320 95 360 95 24,00
50 УН526-ЗМ2 ВП, М,П Лат 320 95 360 95 23,70
70 526-03.114 ВП, М Лат 360 115 400 110 34,30
70 526-03.138 П Лат 360 115 400 110 34,30
70 526-ЗМ16 ВП, М,П Лат 339 115 400 110 31,20
80 526-03.115 ВП, М Лат 370 125 450 125 36,10
80 526-03.139 П Лат 370 125 450 125 35,50
80 УН526-ЗМ9 ВП, М,П Лат 394 125 450 125 41,40
100 526-03.116 ВП, М Лат 435 135 525 150 50,20
100 526-03.140 П Лат 435 135 525 150 50,20
125 526-03.117 ВП. М Лат 495 155 600 175 71,40
125 526-03.141 П Лат 495 155 600 175 71,40
150 526-03.118 ВП, М Лат 540 160 645 180 112,60
150 526-03.142 П Лат 540 160 645 180 112,60
Коробки клапанные с ручным управлением

Коробка трехклапанная невозвратно-запорная фланцевая с мягким уплотнением запорного органа

сальниковая

Основные технические характеристики:

• Давление PN 6 кгс/см2

• Проводимая среда вода морская с температурой от минус 2 до плюс 50°С

• Материал бронза

• Фланцы по ГОСТ 1536-76

DN,мм Обозначение Н, мм H1, мм L, мм L1, мм Масса, кг
50 526-03.170ИТШЛ.491915.002ИЮКЛ.491915.002 320 95 535 95 40,30
50 526-35.346ИПЛТ.491915.002 320 95 535 95 40,30
80 526-03.171ИТШЛ.491925.004ИЮКЛ.491925.004 390 125 690 125 67,40
100 526-03.172ИТШЛ.491925.005ИЮКЛ.491925.005 435 135 750 150 89,50
Коробки клапанные с ручным управлением

Коробка трехклапанная невозвратно-запорная фланцевая с уплотнением запорного органа металл по металлу сальниковая

Основные технические характеристики:

• Давление PN: 6, 32, 40 кгс/см2

• Проводимая среда: вода морская с температурой от минус 2 до плюс 50°С, вода пресная, масло с температурой от 0 до плюс 100°С, пар с температурой до плюс 250°С, воздух с температурой от минус 30 до плюс

50°С

• Материал: бронза, латунь

• Фланцы по ГОСТ 1536-76, СТ397-К

DN,мм Ру,кгс/см2 Обозначение Среда Материал Н, мм Н1, мм L, мм L1, мм Масса, кг
50 6 526-03.095 ВМ Бр 320 95 530 95 34,30
50 6 УН526-ЗМ50 ВМ Бр 320 95 590 95 36,40
50 40 526-35.206 ВМ Бр 385 120 600 110 50,60
70 6 526-03.096 ВМ Бр 360 115 580 110 48,30
70 6 526-35.082 ВМ Бр 340 115 580 110 42,20
70 32 526-35.048 вм Бр 396 124 710 115 57,60
80 6 526-03.097 ВМ Бр 370 125 690 125 59,00
80 6 УН526-ЗМ51 ВМ Бр 394 125 690 125 59,30
100 6 526-03.098 ВМ Бр 435 135 750 150 88,00
100 6 526-ЗМ86 ВМ Бр 506 140 750 150 79,60
125 6 526-03.099 ВМ Бр 495 155 850 175 105,00
125 6 526-35.085 ВМ Бр 475 155 850 175 123,06
150 6 526-03.100 ВМ Бр 540 160 930 180 156,20
150 6 526-35.005 ВМ Бр 515 160 930 180 156,30
50 6 526-03.119 ВАМ Лат 320 95 530 95 33,20
50 6 526-03.143 П Лат 320 95 530 95 33,20
50 6 526-Е5 ВП, М,В, П Лат 425 115 570 115 47,50
50 6 УН526-ЗМ5 ВП, М,П Лат 320 95 460 95 35,60
70 6 526-03.120 ВП, М Лат 360 115 580 110 47,40
70 6 526-03.144 П Лат 360 115 580 110 47,40
80 6 526-03.121 ВП,М Лат 370 125 690 125 53,90
80 6 526-03.145 П Лат 370 125 690 120 53,00
80 6 526-Е4 ВП, М,В,П Лат 517 155 750 155 75,40
80 6 УН526-ЗМ14 ВП, М,П Лат 394 125 690 125 57,00
100 6 526-03.122 ВП, М Лат 435 135 750 150 75,10
100 6 526-03.146 П Лат 435 135 750 150 75,10
125 6 526-03.123 ВП, М Лат 495 155 850 175 102,70
125 6 526-03.147 П Лат 495 155 850 175 102,70
150 6 526-03.124 ВП, М Лат 540 160 930 180 152,40
150 6 526-03.148 П Лат 540 160 930 180 152,40
Полный цикл производства: от подготовки заявки до поставки изделия на площадку и отладка

Полный цикл производства: от подготовки заявки до поставки изделия на площадку и отладка.

Выгодные условия сотрудничества для постоянных клиентов и новых заказчиков

Выгодные условия сотрудничества для постоянных клиентов и новых заказчиков.

Индивидуальный подход к заказам и пожеланиям каждого клиента

Индивидуальный подход к заказам и пожеланиям каждого клиента.

Завод укомплектован новым современным оборудованием для обработки металлов.

Завод укомплектован новым современным оборудованием для обработки металлов.

Огромный ассортимент производимой продукции и предлагаемых услуг в области обработки металлов, сборки и монтажа.

Огромный ассортимент производимой продукции и предлагаемых услуг в области обработки металлов, сборки и монтажа.

Имеется лицензия ФСБ РФ на производство работ, составляющих государственную тайну

Имеется лицензия ФСБ РФ на производство работ, составляющих государственную тайну.

Контроль качества. Оборудование и персонал аттестованы и сертифицированы в соответствий с необходимыми требованиями для всех имеющихся процессов производства

Контроль качества. Оборудование и персонал аттестованы и сертифицированы в соответствий с необходимыми требованиями для всех имеющихся процессов производства.

Исследования, подтверждающие заявленное качество металлов, способы обработки и допуски, которые задекларированы компанией

Исследования, подтверждающие заявленное качество металлов, способы обработки и допуски, которые задекларированы компанией.

Лицензия 1
Лицензия 2
Лицензия 3-1
Лицензия 3-2
Лицензия 4-1
Лицензия 4-2
Сертификат 1
Сертификат 2-1
Сертификат 2-2
Сертификат 3


Орион Гидроремонт-ВКК СНСЗ СевМаш Гороховецкий завод ВКМ Балтийский завод Судостроение ПромПутьСнабжение Интеграл ЗиК Дальневосточный завод Звезда Центр технологии судостроения и судоремонта Центр судоремонта Звездочка Владимирский завод металлоизделий Обуховский завод Технопром Гидромонтаж завод БуревестникТКС Заволжский завод гусеничных тягачей
Задать вопрос
Задать вопрос
Заказать обратный звонок
Заказать звонок

Обратная связь

Закрыть
